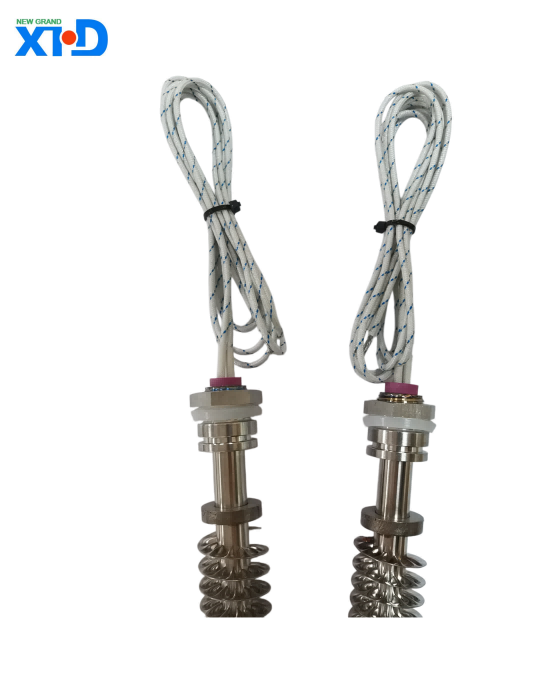

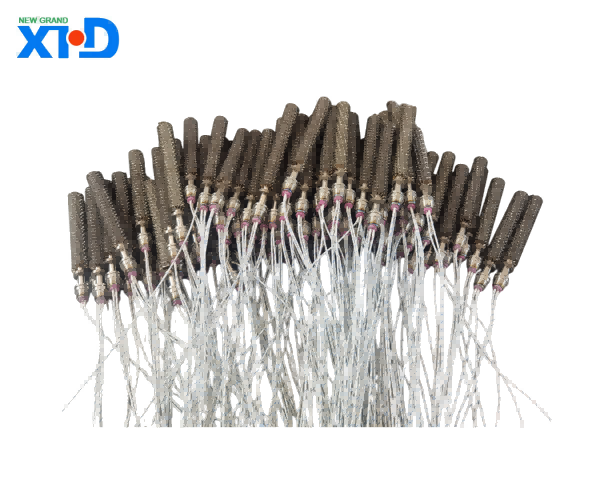

cartouches chauffantes avec ailettes

Spécifications du produit pour les cartouches chauffantes avec ailettes

1、Aperçu du produit

Une cartouche chauffante à ailettes est un élément chauffant spécialement conçu pour un transfert de chaleur efficace. En ajoutant des ailettes de dissipation thermique aux cartouches chauffantes, la zone de transfert de chaleur et l'efficacité thermique sont grandement améliorées. Il est largement utilisé dans de nombreux domaines tels que le chauffage de l’air, le séchage au four, la CVC et le chauffage des procédés industriels. Le produit présente les caractéristiques d'une structure compacte, d'une installation facile et d'une longue durée de vie. Il peut produire de la chaleur de manière stable dans des conditions de travail complexes et répondre aux besoins précis de contrôle de la température de différents scénarios.

2、Paramètres de base

（1）Principaux paramètres structurels

Section de tube chauffant : un tube en acier inoxydable sans soudure (304/316L en option) est utilisé comme matériau de coque, avec des diamètres de tube couvrant quatre spécifications conventionnelles : 8 mm, 10 mm, 12 mm et 16 mm. Des tailles spéciales peuvent être personnalisées. La plage de longueur de chauffage efficace du tube chauffant est de 100 mm à 2 000 mm, et la longueur de l'extrémité non chauffante est fixée à 50 mm pour une installation et une fixation faciles. Rempli à l'intérieur de poudre d'oxyde de magnésium haute densité pour garantir les performances d'isolation et l'efficacité de la conductivité thermique. Le fil chauffant électrique est fabriqué en alliage de nickel-chrome, qui présente une forte résistance à l'oxydation et peut fonctionner longtemps dans des environnements à haute température.

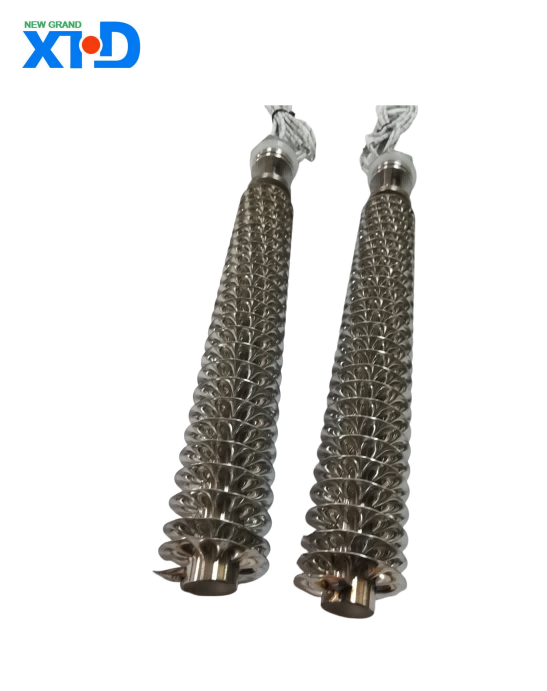

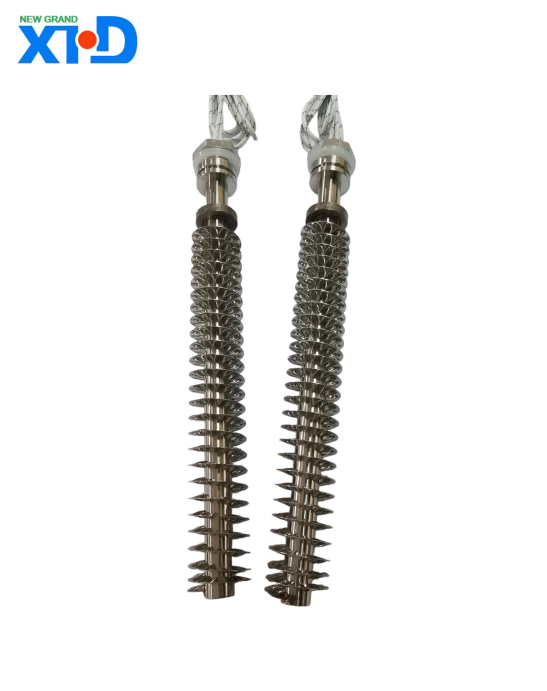

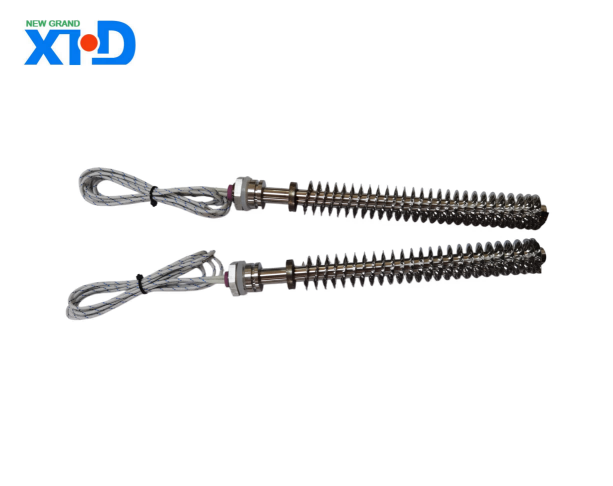

Section des ailettes : le matériau des ailettes est cohérent avec la coque du tube chauffant et est en acier inoxydable. Les ailerons en aluminium peuvent également être personnalisés selon les besoins. Le type d'aileron est à enroulement en spirale et il existe trois options pour la hauteur des ailettes : 15 mm, 20 mm et 25 mm. L'espacement des ailettes est de 5 mm, 8 mm et 10 mm, qui peut être ajusté de manière flexible en fonction des exigences de transfert de chaleur. La longueur de couverture des ailettes d'un seul caloduc est la même que la longueur de chauffage efficace du caloduc, maximisant l'utilisation de la zone de chauffage pour améliorer l'efficacité du transfert de chaleur.

（2） Paramètres électriques

Tension et puissance : prend en charge plusieurs spécifications de tension, y compris 220 V monophasé et 380 V triphasé, avec une plage de puissance de 500 W à 10 000 W, et peut être personnalisé en fonction des besoins de chauffage réels. À la tension nominale, l'efficacité thermique du produit peut atteindre plus de 90 %, ce qui permet de convertir rapidement l'énergie électrique en énergie thermique et de la transférer au milieu.

Performance d'isolation : la résistance d'isolation à froid du produit est ≥ 500 M Ω (500 V CC) et la résistance d'isolation à chaud est ≥ 1 M Ω (à température de fonctionnement). La tension de tenue d'isolation peut résister à 1 500 VAC/1 minute sans panne ni contournement, garantissant la sécurité électrique pendant l'utilisation.

Résistance de mise à la terre : La résistance entre la borne de mise à la terre et le boîtier du tube chauffant est ≤ 0,1 Ω, empêchant efficacement le risque de fuite et assurant la sécurité des opérateurs.

（3）Paramètres de performance

Température de fonctionnement : la température de fonctionnement maximale sur la surface du produit peut atteindre 600 ℃ et la plage de température d'adaptation environnementale est de -40 ℃ à 450 ℃. Il peut fonctionner de manière stable dans des environnements extrêmes tels que des températures élevées et basses.

Précision du contrôle de la température : lorsqu'elle est utilisée conjointement avec un équipement de contrôle de la température externe, la précision du contrôle de la température peut atteindre ± 1 ℃, répondant aux besoins des scénarios de chauffage de haute précision.

Durée de vie : dans des conditions normales d'utilisation et de maintenance, le produit est conçu pour avoir une durée de vie ≥ 10 000 heures et présente une bonne durabilité et fiabilité.

3、Environnement applicable

Environnement moyen : convient au chauffage de milieux propres tels que l'air sec et les gaz inertes. S'ils sont utilisés dans des environnements contenant des milieux corrosifs, inflammables et explosifs, des modèles spéciaux de produits de traitement anticorrosion et antidéflagrants doivent être personnalisés.

Environnement d'installation : il peut être installé dans des espaces tels que des fours, des conduits d'air, des chambres de chauffage, etc. Les méthodes d'installation comprennent la fixation par bride, le raccord fileté, le support de support, etc.

Conditions environnementales : Convient aux environnements avec une altitude ≤ 2000 m et une humidité relative ≤ 90 % (pas de condensation). Évitez toute utilisation directe dans des environnements difficiles tels que des acides forts, des alcalis et une poussière élevée. Si nécessaire, prenez des mesures de protection.

4、 Précautions d'installation et d'utilisation

Inspection avant l'installation : avant l'installation, il est nécessaire de confirmer que l'apparence du produit n'est pas déformée, que les ailettes ne sont pas endommagées et que les bornes de câblage ne sont pas desserrées. Vérifiez si les paramètres du produit correspondent aux exigences de tension et de puissance du scénario d'utilisation.

Exigences d'installation : lors de l'installation, il est nécessaire de garantir un espace de dissipation thermique suffisant autour du tube chauffant et des ailettes, et d'éviter tout contact direct avec des matériaux inflammables et explosifs. La bride ou le raccord fileté doit être bien scellé pour éviter les fuites de fluide. La borne de mise à la terre doit être mise à la terre de manière fiable pour garantir la sécurité électrique.

Utilisation : Avant de démarrer, il est nécessaire de confirmer que le système de circulation du fluide ou de ventilation fonctionne normalement pour éviter une combustion à sec et des dommages au produit. Le processus de chauffage doit être progressif pour éviter les chocs soudains de grande puissance. Surveillez régulièrement la température et les paramètres électriques pendant l'utilisation et arrêtez-le rapidement pour inspection si des anomalies sont détectées.

Entretien : nettoyez régulièrement la poussière et les débris à la surface des ailettes pour les garder propres et garantir l'efficacité de l'échange thermique. Lorsqu'il n'est pas utilisé pendant une longue période, le produit doit être placé dans un environnement sec et aéré pour éviter l'humidité et la rouille.

5、 Normes de qualité et certification

Le produit est fabriqué strictement conformément à la norme nationale GB/T 23150-2008 « Éléments chauffants électriques tubulaires » et a passé la certification du système de gestion de la qualité ISO9001. Certains modèles spéciaux peuvent fournir des certifications internationales telles que CE et UL pour garantir que la qualité du produit répond aux exigences des normes nationales et étrangères pertinentes.

6、Services personnalisés

Pour des scénarios et des exigences d'utilisation particuliers, des services personnalisés peuvent être fournis, notamment des tubes chauffants et des ailettes de tailles spéciales, des coques et des ailettes de différents matériaux, des combinaisons spéciales de tension et de puissance, des traitements anticorrosion et antidéflagrants, etc. Les produits personnalisés nécessitent une communication préalable des paramètres et exigences techniques, une confirmation avant la production.
