Cartouche chauffante à sortie latérale de haute qualité

Spécifications du produit pour cartouche chauffante à sortie latérale

1、Aperçu du produit

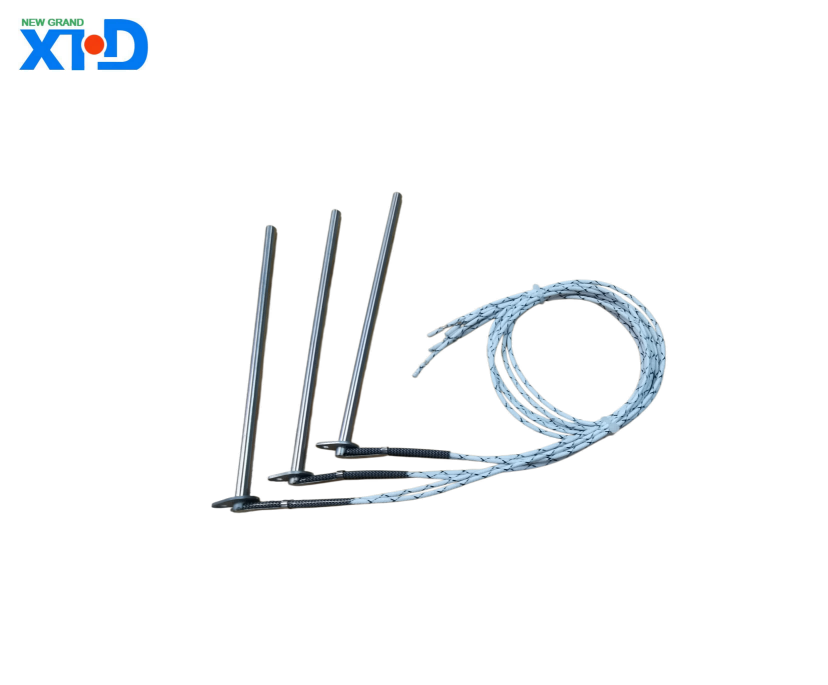

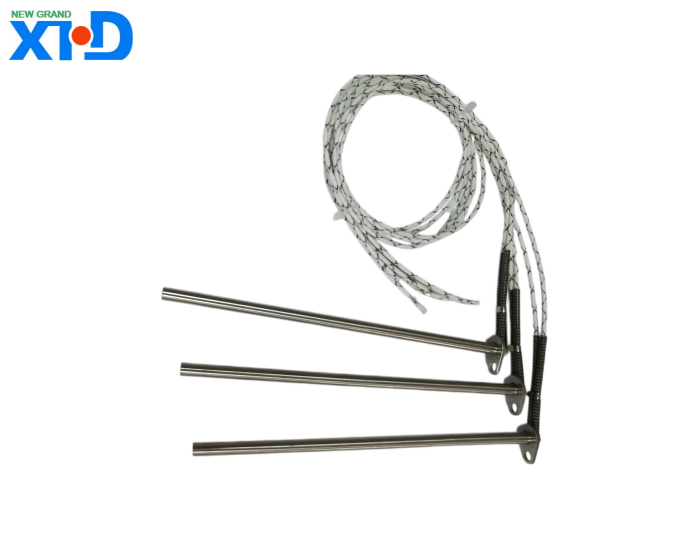

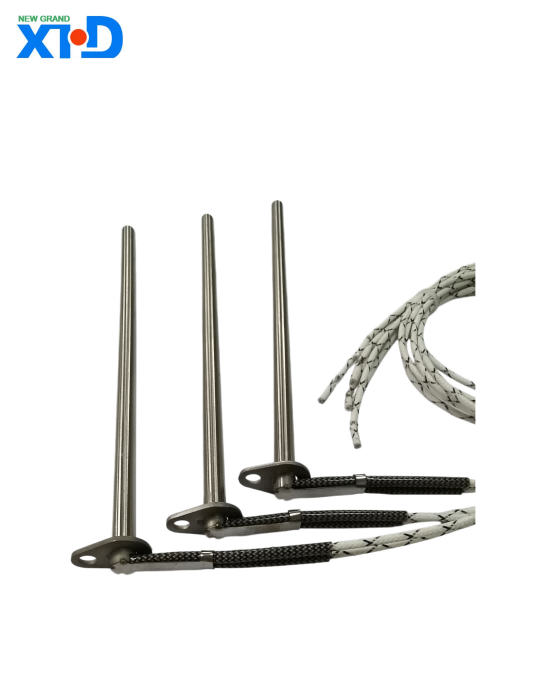

Le chauffe-cartouche à sortie latérale est un élément chauffant électrique efficace et compact qui adopte une structure chauffante à une extrémité. L'extrémité de sortie est sortie sur le côté, adaptée aux scénarios avec un espace d'installation limité et des exigences élevées en matière de précision de chauffage. Le produit présente les caractéristiques d'un chauffage rapide, d'une efficacité thermique élevée et d'une longue durée de vie, et est largement utilisé dans de nombreux domaines tels que le chauffage des moules, les machines en plastique, les équipements médicaux, la transformation des aliments, etc.

2、Paramètres techniques

（1） Paramètres électriques

Spécifications de tension : prend en charge la personnalisation de plusieurs tensions, y compris les spécifications courantes telles que 110 V, 220 V et 380 V. Des produits à tension spéciale peuvent également être fournis en fonction des besoins du client pour répondre aux exigences électriques des différentes régions et équipements.

Plage de puissance : la couverture de puissance va de 100 W à 10 000 W et peut être adaptée avec précision en fonction du volume, du matériau et des besoins de chauffage de l'objet chauffant, garantissant un effet chauffant tout en évitant le gaspillage d'énergie.

Valeur de résistance : calculée en fonction des paramètres de tension et de puissance, la tolérance de la valeur de résistance est contrôlée à ± 5 % pour garantir la stabilité et la cohérence des performances électriques.

Résistance d'isolation : dans des conditions normales, la résistance d'isolation est ≥ 1000 M Ω ; après le test de chaleur humide, la résistance d'isolation est ≥ 10 M Ω, empêchant efficacement le risque de fuite et assurant la sécurité électrique.

Performances de résistance à la tension : il peut résister à un test de tension de 1 500 V/50 Hz pendant 1 minute sans panne ni contournement, garantissant un fonctionnement fiable du produit dans des environnements électriques complexes.

（2）Paramètres structurels

Spécifications du diamètre des tuyaux : les diamètres de tuyaux courants incluent 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, etc. Les diamètres de tuyaux spéciaux peuvent également être personnalisés en fonction des besoins du client pour s'adapter à différentes ouvertures d'installation.

Longueur du tube chauffant : la plage de longueur de la section chauffante est de 50 mm à 2 000 mm et la longueur totale peut être ajustée en fonction de l'espace d'installation réel, répondant de manière flexible aux exigences de disposition de divers équipements.

Méthode sortante : en adoptant une conception sortante latérale, la longueur de l'extrémité sortante est généralement de 100 mm à 300 mm, et différentes spécifications de fils sortants peuvent être équipées, telles que le fil de silicone, le fil PTFE, etc., pour s'adapter aux différentes températures de l'environnement de travail et aux exigences d'isolation.

Sélection des matériaux

Matériaux des tuyaux : principalement constitués d’acier inoxydable 304, d’acier inoxydable 316L, de tuyaux en cuivre sans soudure et d’autres matériaux. L'acier inoxydable 304 a une bonne résistance à la corrosion et une bonne conductivité thermique, adaptée aux environnements généraux ; L'acier inoxydable 316L fonctionne bien dans les environnements corrosifs difficiles tels que les acides forts et les alcalis ; Les tuyaux en cuivre sans soudure ont une excellente conductivité thermique et conviennent aux scénarios nécessitant des vitesses de chauffage extrêmement élevées.

Fil chauffant : un fil chauffant en alliage de nickel-chrome importé est utilisé, ce qui présente les avantages d'une résistance à haute température, d'une bonne résistance à l'oxydation et d'une longue durée de vie. Il peut maintenir des performances de chauffage stables dans des environnements de travail à haute température à long terme.

Matériau de remplissage isolant : une poudre d'oxyde de magnésium haute densité est sélectionnée, qui possède d'excellentes propriétés d'isolation et de conductivité thermique, et peut transférer efficacement la chaleur générée par le fil chauffant à la surface du tuyau, tout en assurant une isolation électrique entre le fil chauffant et le tuyau.

3、Caractéristiques de performance

Chauffage efficace : la structure chauffante à une extrémité, combinée à des fils chauffants de haute qualité, a une efficacité thermique de plus de 90 %, ce qui peut rapidement convertir l'énergie électrique en énergie thermique, obtenir un chauffage rapide de l'objet chauffant, raccourcir le cycle de travail et améliorer l'efficacité de la production.

Température uniforme : grâce à une conception structurelle optimisée et à des processus de fabrication précis, la répartition de la température sur la surface du tube chauffant est assurée d'être uniforme, avec une différence de température contrôlée à ± 5 ℃, évitant efficacement la déformation et les dommages à l'objet chauffant dus à une surchauffe locale et assurant la stabilité de la qualité du produit.

Forte durabilité : le fil chauffant adopte un processus d'enroulement et subit un traitement de recuit strict pour éliminer les contraintes internes et améliorer la résistance aux vibrations ; La surface du tuyau est spécialement traitée pour améliorer la résistance à l'usure et à la corrosion, et la durée de vie normale du produit peut atteindre plus de 10 000 heures.

Sûr et fiable : plusieurs conceptions de protection d'isolation, y compris une isolation en poudre d'oxyde de magnésium, des manchons isolants en sortie, etc., empêchent efficacement les accidents de fuite ; Dans le même temps, le produit dispose d'une fonction de protection contre la surchauffe et peut être équipé de capteurs de température et de dispositifs de contrôle de la température selon les besoins du client, permettant ainsi un contrôle précis du processus de chauffage.

4、Champ d'application

Industrie du moule : utilisé pour chauffer des moules en plastique, des moules de moulage sous pression, des moules en caoutchouc, etc., il peut rapidement augmenter la température du moule, garantir la qualité du moulage du produit et raccourcir le cycle de moulage.

Machines en plastique : utilisées dans les machines de moulage par injection, les extrudeuses, les machines de moulage par soufflage et autres équipements pour chauffer le baril, la buse et d'autres pièces afin d'assurer une fusion uniforme et une extrusion stable des matières premières plastiques.

Équipement médical : utilisé dans les équipements de désinfection médicale, les incubateurs à température constante, les analyseurs de sang, etc., fournissant un environnement de chauffage stable et précis pour répondre aux exigences strictes de contrôle de la température dans le domaine médical.

Transformation des aliments : utilisé dans les équipements de cuisson des aliments, les équipements de remplissage de boissons, les équipements de production de bonbons, etc., pour le chauffage, l'isolation et d'autres processus afin de garantir la stabilité et la sécurité de la température pendant la transformation des aliments.

Autres domaines : il peut également être appliqué aux équipements chimiques, à la fabrication de composants électroniques, à l'aérospatiale et à d'autres domaines, fournissant des sources de chaleur fiables pour divers processus de chauffage.

5、 Précautions d'installation et d'utilisation

（1） Exigences d'installation

Avant l'installation, il est nécessaire de s'assurer que la taille du trou d'installation correspond au diamètre du tube chauffant, et le jeu est généralement contrôlé entre 0,1 mm et 0,2 mm pour éviter que le tube chauffant ne tremble en raison d'un jeu excessif ou de difficultés d'installation causées par un jeu insuffisant.

Lors de l'installation, manipulez-le avec soin pour éviter toute collision ou impact sur le tube chauffant, évitez la déformation du matériau du tuyau ou la rupture du fil chauffant interne.

L'extrémité sortante doit être protégée des forces externes telles que la tension et le couple, et le fil sortant doit être correctement fixé pour éviter un câblage lâche causé par des vibrations à long terme.

Le tube chauffant doit être entièrement inséré à l'intérieur de l'objet chauffé, en veillant à ce que la section chauffante soit en contact avec le fluide chauffant pour éviter une combustion à sec.

（2） Précautions d'emploi

Avant la première utilisation, la résistance d'isolation et la résistance à la tension du tube chauffant doivent être vérifiées pour garantir que le produit est exempt de dommages, de fuites et d'autres problèmes.

Les lignes électriques et les interrupteurs de commande appropriés doivent être équipés en fonction des paramètres de puissance et de tension du tube chauffant pour éviter la surchauffe et la brûlure de la ligne en raison d'une surcharge.

Pendant l'utilisation, il convient d'éviter la combustion à sec du tube chauffant. Il doit fonctionner à l'électricité en présence d'un fluide chauffant (tel que l'air, un liquide, un solide, etc.), sinon le tube chauffant pourrait surchauffer et brûler.

Inspectez régulièrement le tube chauffant, y compris une inspection visuelle, des tests de résistance d'isolation, etc. Si des conditions anormales telles qu'une corrosion, une déformation ou une fuite sont constatées sur la surface, l'utilisation doit être arrêtée et remplacée en temps opportun.

Lors de l'utilisation de tubes chauffants, le contact avec des substances inflammables, explosives et hautement corrosives doit être évité pour éviter les accidents de sécurité ou les dommages au produit.

6、Assurance qualité

Le produit est fabriqué et inspecté en stricte conformité avec la norme du système de gestion de la qualité ISO9001. Depuis l'approvisionnement en matières premières, la production et la transformation jusqu'à la livraison du produit fini, chaque maillon est strictement contrôlé pour garantir que la qualité du produit répond aux exigences standard.

Le produit est accompagné d’une période d’assurance qualité de 12 mois à compter de la date de fabrication. Pendant la période de garantie, si des dommages sont causés par des problèmes de qualité du produit, notre société le remplacera gratuitement pour le client ; Si le problème est causé par une mauvaise utilisation ou des dommages humains par le client, notre société fournira un service de remplacement payant.
