Le réchauffeur d'air tubulaire, également connu sous le nom d'élément chauffant tubulaire ou d'élément chauffant à gaine, est un élément chauffant industriel qui utilise le courant électrique pour générer un effet de chauffage Joule à travers un matériau résistif pour générer de la chaleur. Il utilise un tube métallique comme coque extérieure, rempli d'un matériau conducteur thermique isolant à l'intérieur et associé à un fil chauffant à résistance pour chauffer efficacement l'air, les moules métalliques et divers liquides. Avec ses avantages de structure simple, d'efficacité thermique élevée, de sécurité et de fiabilité, il est devenu un composant de chauffage central dans la production industrielle et dans les domaines civils.
1、Aperçu du produit
Le réchauffeur d'air tubulaire, également connu sous le nom d'élément chauffant tubulaire ou d'élément chauffant à gaine, est un élément chauffant industriel qui utilise le courant électrique pour générer un effet de chauffage Joule à travers un matériau résistif pour générer de la chaleur. Il utilise un tube métallique comme coque extérieure, rempli d'un matériau conducteur thermique isolant à l'intérieur et associé à un fil chauffant à résistance pour chauffer efficacement l'air, les moules métalliques et divers liquides. Avec ses avantages de structure simple, d'efficacité thermique élevée, de sécurité et de fiabilité, il est devenu un composant de chauffage central dans la production industrielle et dans les domaines civils.
2、 Structure de base et principe de fonctionnement

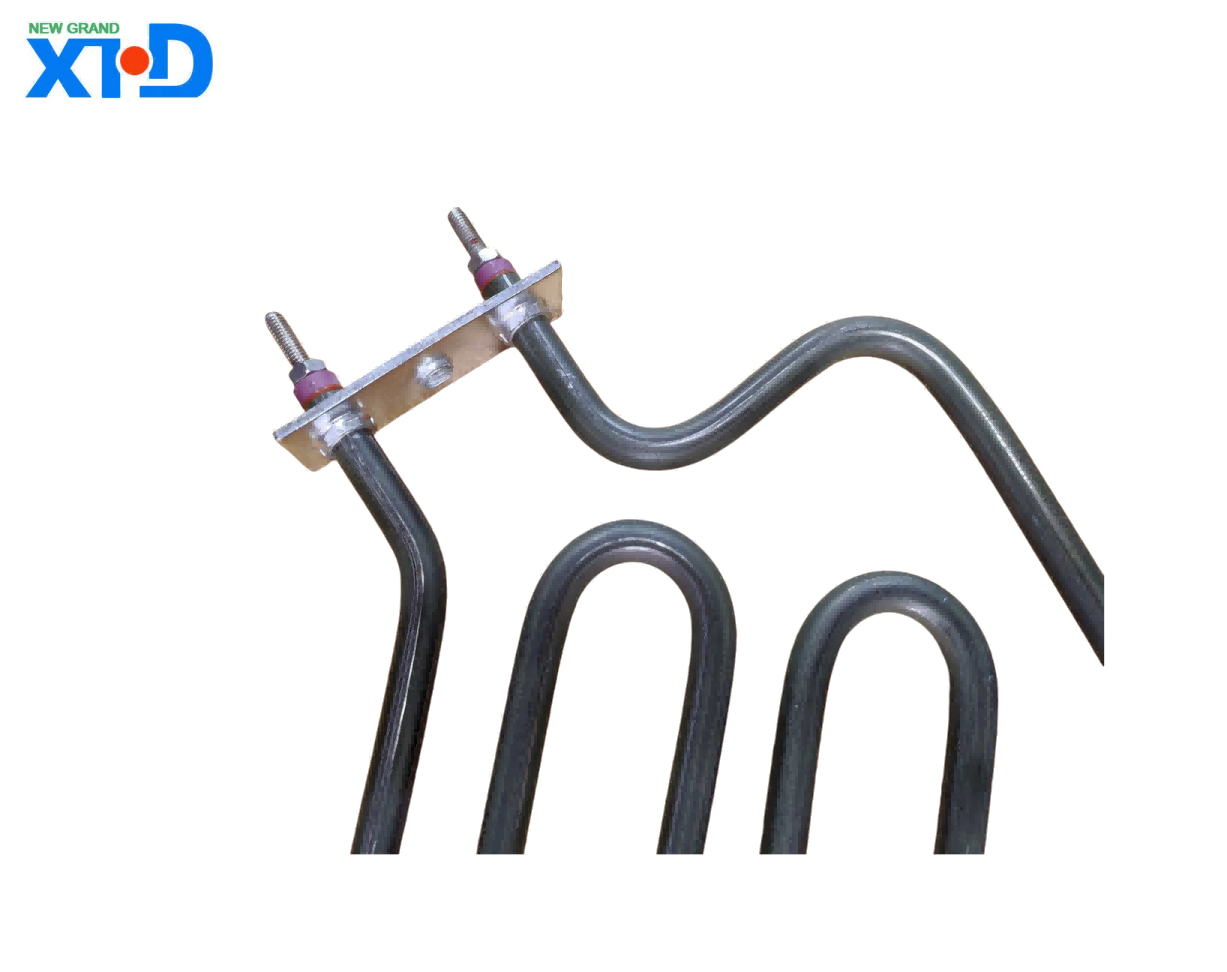

La structure centrale d'un réchauffeur d'air tubulaire se compose d'un manchon de protection métallique, d'un fil chauffant à résistance, d'un matériau de remplissage isolant, d'un matériau d'étanchéité et d'une tige de sortie. Les manchons de protection métalliques sont généralement constitués de matériaux résistants aux hautes températures et à la corrosion tels que l'acier inoxydable et le cuivre, offrant une protection solide aux composants internes ; Le fil chauffant à résistance est constitué de matériaux en alliage tels que le nickel-chrome et le fer-chrome, uniformément répartis le long de l'axe central à l'intérieur du tube, et convertit rapidement l'énergie électrique en énergie thermique après avoir été mis sous tension ; Du sable de magnésie cristallin est rempli entre le fil chauffant et le tube de protection, qui a une bonne isolation et conductivité thermique, et peut rapidement transférer la chaleur à la surface du tube métallique ; Les deux extrémités de l'embouchure du tuyau sont scellées avec des matériaux tels que le silicone pour empêcher les impuretés externes de pénétrer et garantir le fonctionnement sûr et stable des composants.
Son principe de fonctionnement est basé sur l'effet de chauffage Joule : lorsqu'une source d'alimentation externe alimente le fil chauffant à résistance via une tige de sortie, une grande quantité de chaleur est générée par le courant circulant à travers le fil de résistance. La chaleur est rapidement conduite vers le boîtier métallique à travers du sable de magnésie, puis transférée au milieu chauffé tel que l'air par conduction, convection ou rayonnement, permettant un contrôle précis de la température et un chauffage efficace.
3、 Types de produits et scénarios d'application

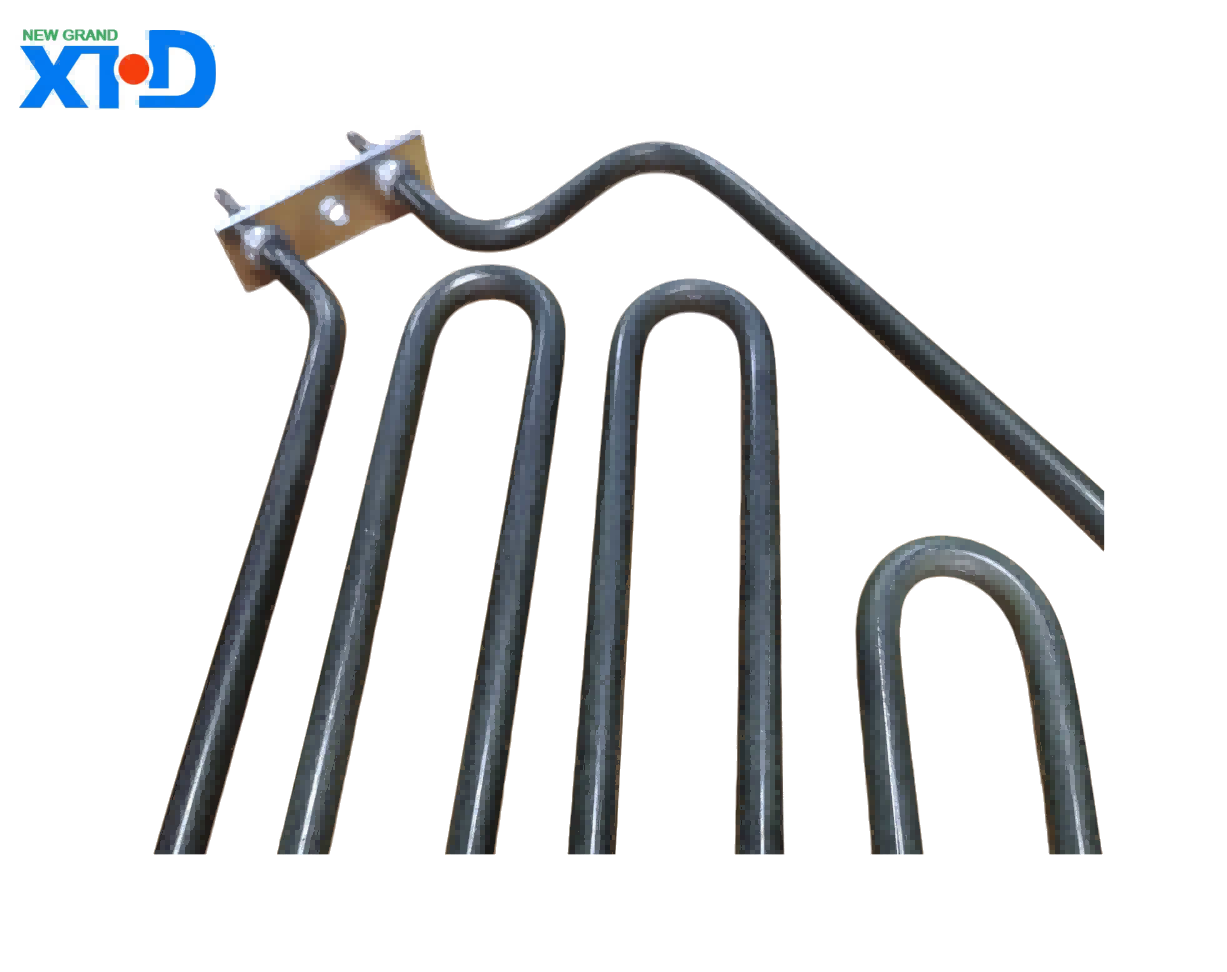

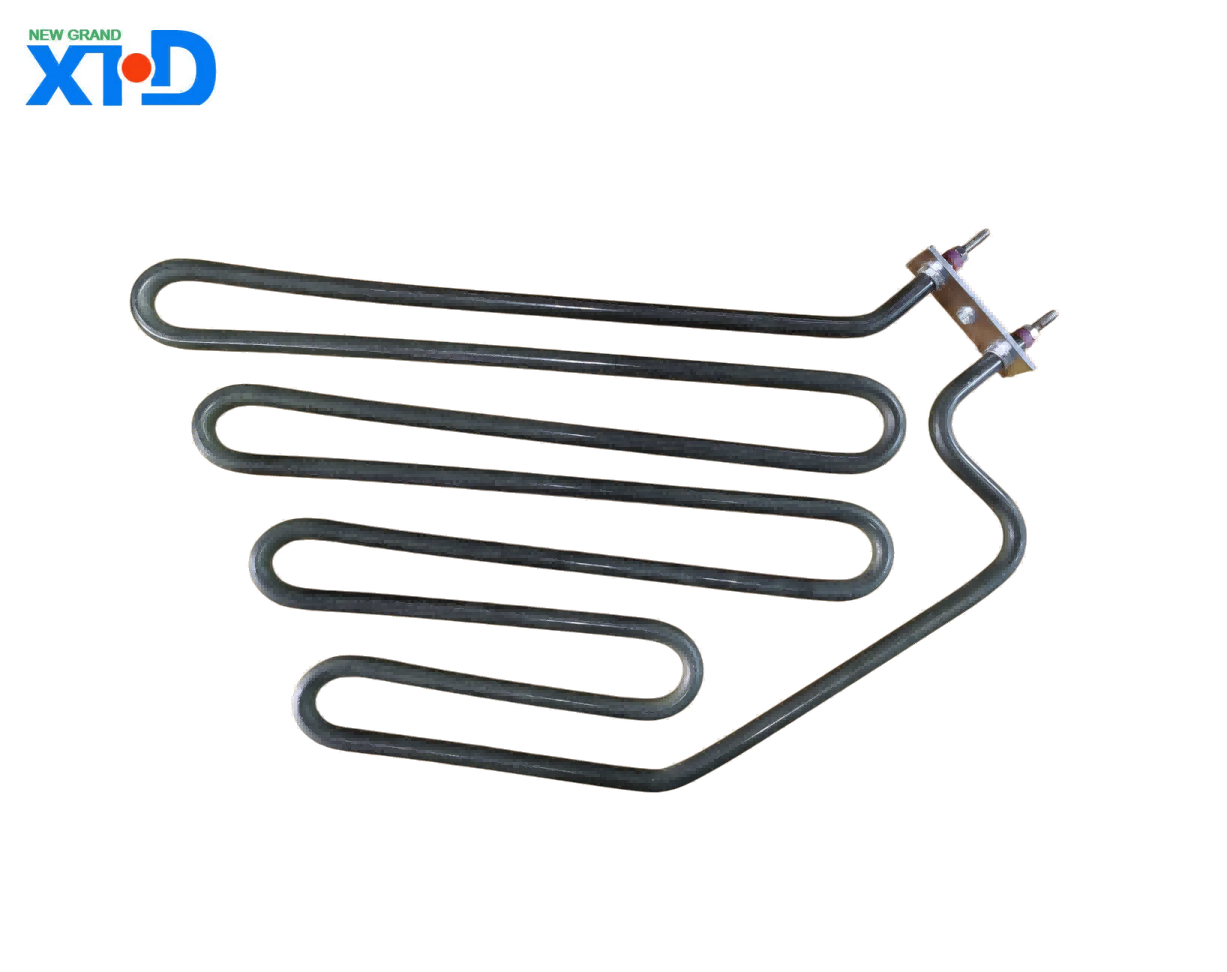

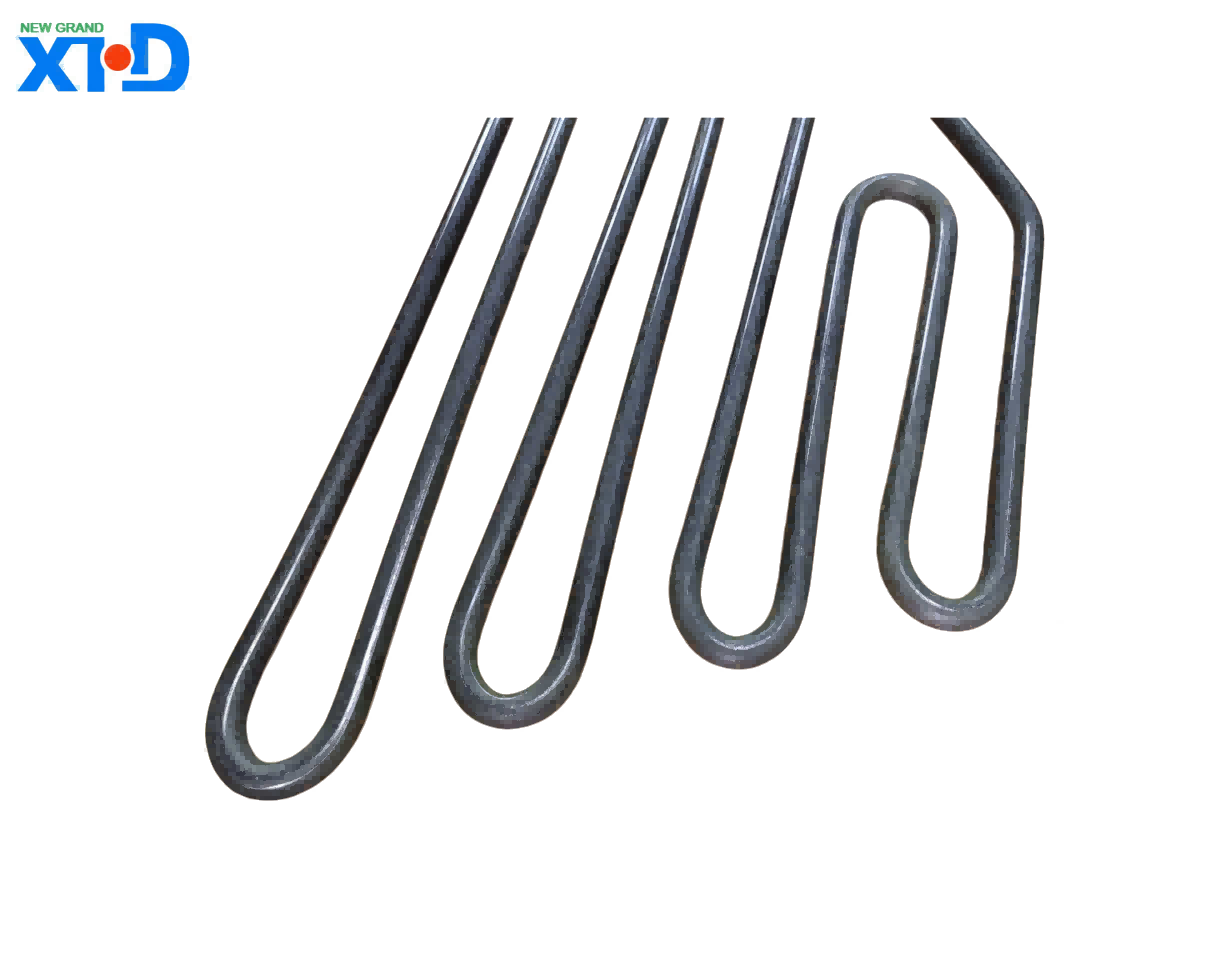

Selon la structure, les réchauffeurs d'air tubulaires peuvent être divisés en tubes de chauffage électrique à tête unique, tubes de chauffage électrique à double tête, tubes de chauffage électrique en forme de U, tubes de chauffage électrique en forme de W, etc. Selon le support d'application, il comprend des réchauffeurs d'air tubulaires spécialisés, des tubes de chauffage de liquide et des réchauffeurs de sel fondu. Parmi eux, le réchauffeur d'air tubulaire à combustion sèche est spécialement conçu pour le chauffage de l'air, et certains produits sont équipés de structures à ailettes, qui peuvent considérablement augmenter la zone de dissipation thermique et améliorer l'efficacité de l'échange thermique, adaptées aux scénarios de chauffage à air circulant.
Dans le domaine industriel, les réchauffeurs d'air tubulaires sont largement utilisés dans des industries telles que l'aérospatiale, la construction navale, la pétrochimie et la transformation des aliments. Ils sont couramment utilisés dans les fours, les équipements de séchage, les réchauffeurs de conduits d'air, les souffleurs d'air chaud et les dispositifs de chauffage auxiliaire de climatisation ; Dans le domaine civil, il s'agit du principal composant de chauffage de produits tels que les fours électriques, les équipements de sauna et les climatiseurs commerciaux, fournissant une source de chaleur stable pour la vie quotidienne.
4、 Avantages du produit et précautions d'utilisation
Les réchauffeurs d'air tubulaires présentent des avantages tels qu'une efficacité thermique élevée (jusqu'à 90 % ou plus), un chauffage uniforme, une résistance mécanique élevée, une installation facile et une longue durée de vie (la durée de vie de conception peut atteindre plus de 5 000 heures). Ils prennent en charge un contrôle entièrement automatisé et peuvent réaliser un réglage précis de la température et de la puissance.
Une attention particulière doit être portée lors de l'utilisation : la combustion à vide est strictement interdite et la zone de chauffage efficace doit être entièrement située dans le milieu chauffé ; Lors du chauffage de métal fondu ou de nitrate solide, la tension doit d'abord être réduite, puis augmentée jusqu'à la tension nominale une fois le milieu fondu ; Inspectez régulièrement la surface du corps du tuyau, éliminez rapidement les impuretés telles que les dépôts de tartre et de carbone et évitez d'affecter la dissipation thermique ; Avant de réutiliser après un stockage de longue durée, il est nécessaire de mesurer la résistance d'isolement pour garantir le respect des normes de sécurité.
