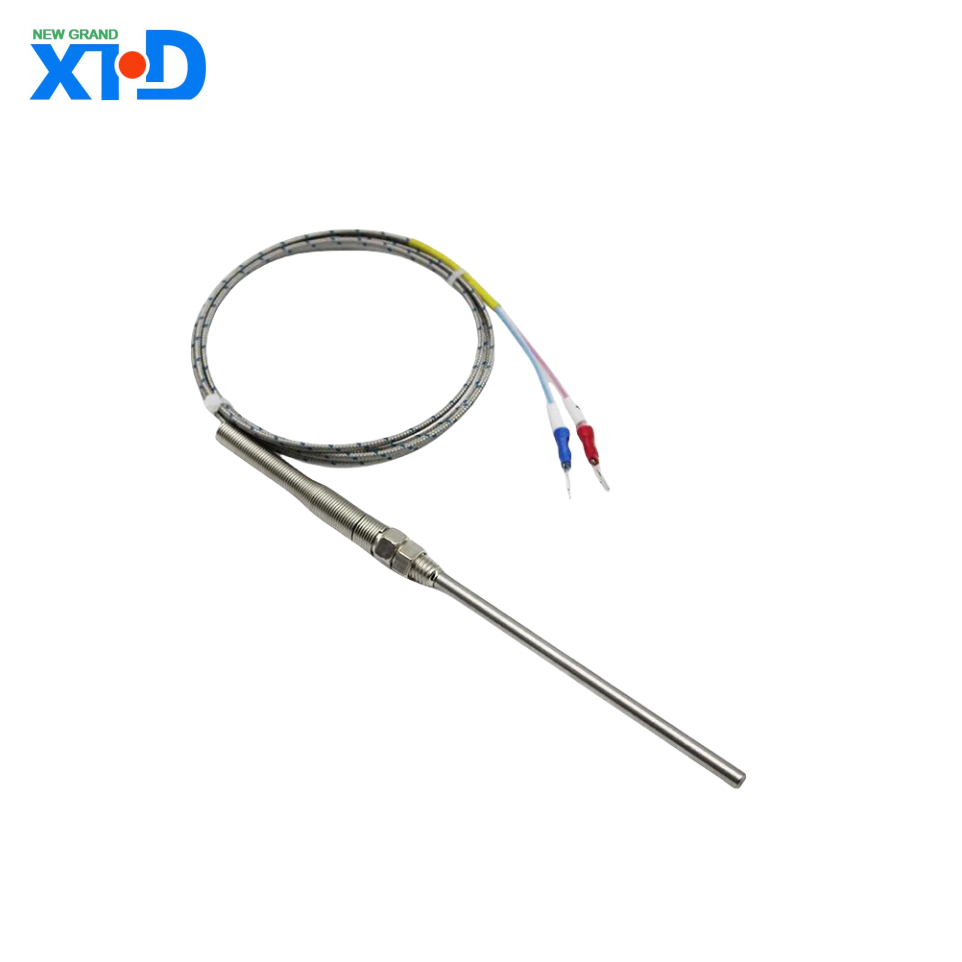

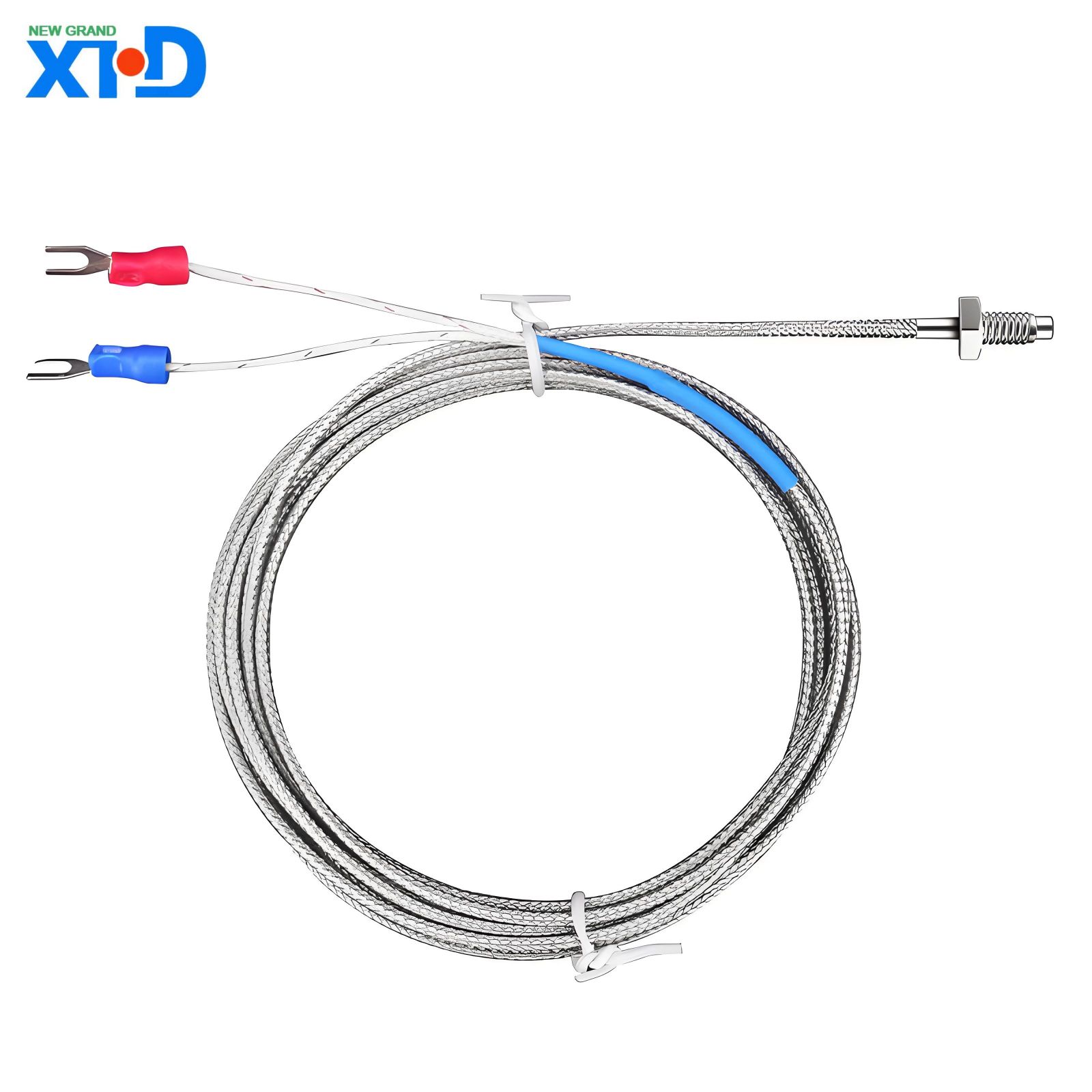

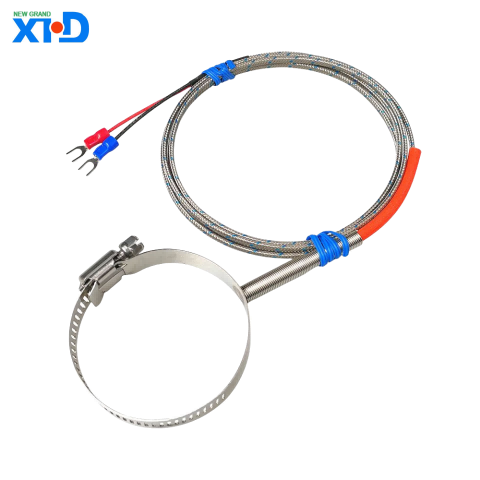

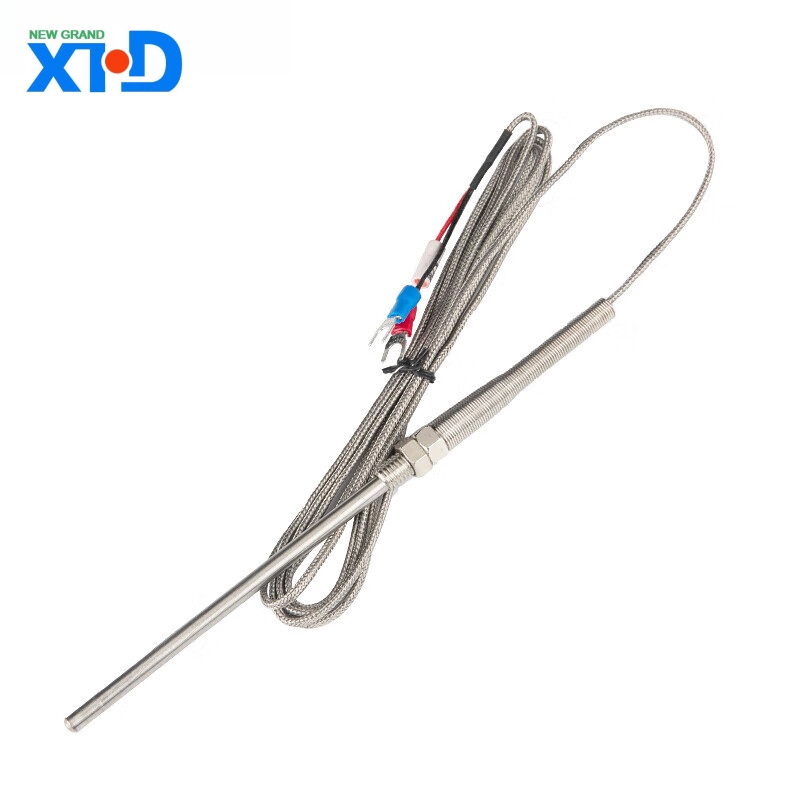

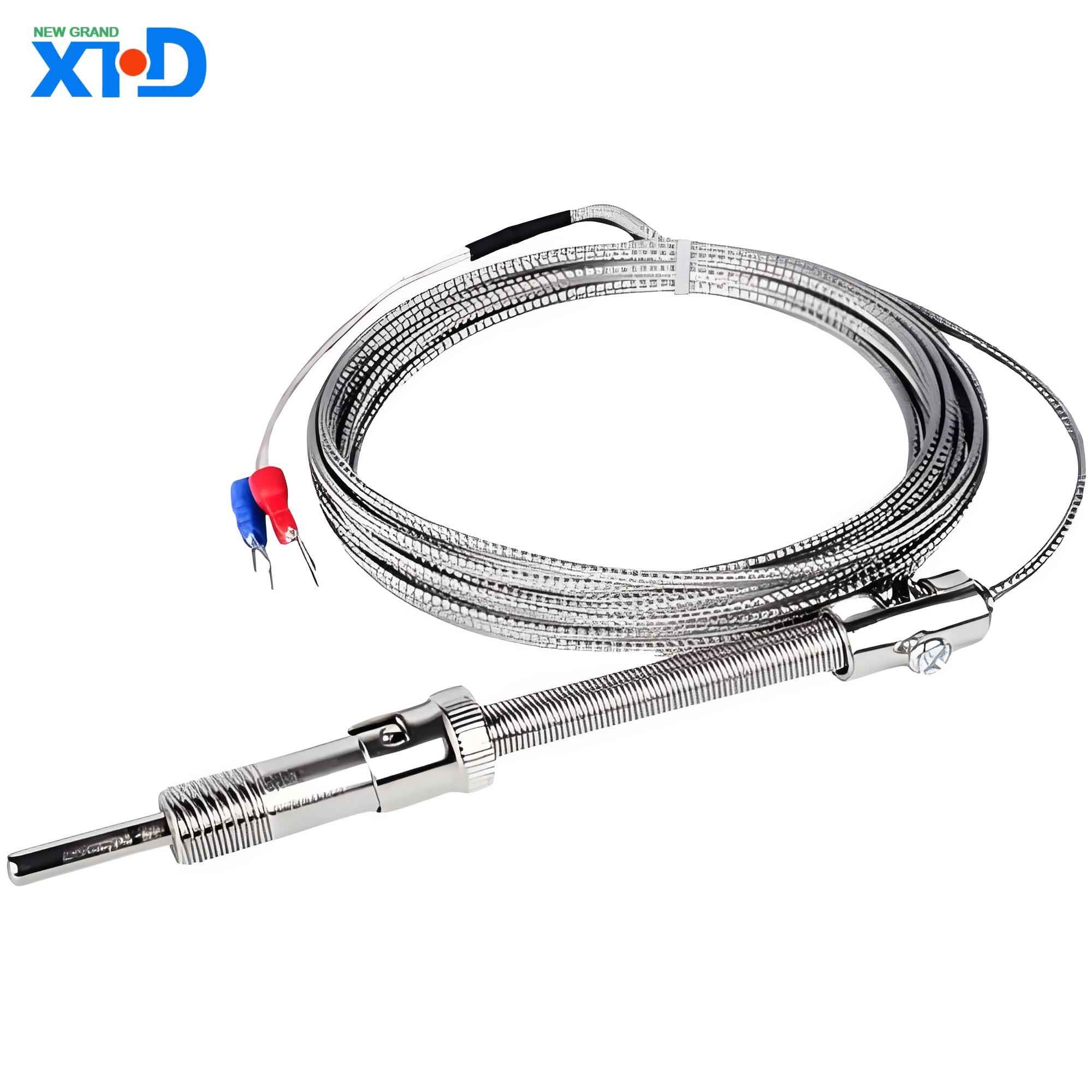

Introduction aux produits de thermocouple de type électronique
1 、 Présentation
Le thermocouple de type E est un capteur de température de haute précision basé sur l'effet Seebeck, composé d'un alliage de chrome de nickel (chromel, électrode positive) et d'un alliage de nickel en cuivre (constante, électrode négative). Il est connu pour sa large gamme de mesures de température, sa sensibilité élevée et sa stabilité excellente, et est largement utilisé dans l'industrie, la recherche scientifique et la surveillance de la température dans des environnements extrêmes.
2 、 Paramètres de base
Spécifications des paramètres
Plage de mesure de la température -200 ° C à + 900 ° C (pic à court terme jusqu'à 1000 ° C)
Sensibilité de 68 µ V / ° C (la plus élevée dans toute la plage, plus de 35% de plus que le type K / J)
Précision standard ± 1,7 ° C ou ± 0,5% (0 ° C à 900 ° C); Plage à basse température ± 1,7 ° C (-200 ° C à 0 ° C)
Norme internationale IEC 60584-1 ASTM E230 、 GB / T 16839
Diamètre de fil 0,2 mm ~ 3,0 mm (armure en option / fil nu)
Temps de réponse Type exposé: 0,05 ~ 1 seconde (en gaz); Avec tube de protection: 1-30 secondes (selon le matériau et le diamètre)
3 、 Matériaux et structure
Électrode positive (EP): alliage de chrome de nickel (chromel, 90% Ni + 10% Cr)
Électrode négative (EN): alliage de nickel en cuivre (constant, 55% avec + 45% Ni)
Couche d'isolation: oxyde de magnésium (MGO) ou céramique (résistance à la température supérieure à 1800 ° C)
Matériau de gaine: 304 en acier inoxydable (universel), Inconel 600 (température élevée), tantale (environnement corrosif fort)
4 、 Avantages uniques
Sensibilité élevée
Le signal de sortie de 68 µ V / ° C dépasse de loin celui de type K (41 µ V / ° C) et de type J (55 µ V / ° C), ce qui le rend particulièrement approprié pour détecter de petites différences de température (telles que les instruments de précision de laboratoire).
.
.
Adaptabilité de température large
.
Excellentes performances à basse température: - À 200 ° C, l'erreur n'est que de ± 1,7 ° C, ce qui est meilleur que le thermocouple de type T (Copper constantan).
Résistance à l'oxydation à haute température: sa stabilité est meilleure que celle du type J (fer constant) dans une atmosphère oxydante.
.
Résistance à la corrosion
Le matériau d'électrode négatif constant a une forte résistance aux environnements d'acide faible et alcalin et convient aux récipients de réaction chimique et aux équipements de transformation des aliments.
.
.
Haute rentabilité
Le coût est inférieur à celui des thermocouples métalliques précieux (tels que le rhodium de platine de type S), et il peut être directement connecté aux systèmes PLC ou DAQ sans avoir besoin de circuits d'amplification externes.
.
5 、 Scénarios d'application
Secteur industriel
Métallurgie: surveillance de la température du cristalliseur de machine à coulée continue (800 ~ 900 ° C)
Énergie: détection de température d'échappement à la turbine à gaz (nécessite une gaine à gaine inconlable)
Domaine de recherche
Expérience à basse température des matériaux supraconducteurs (avec système de refroidissement liquide d'azote)
Test d'aspirateur thermique des vaisseaux spatiaux (-150 ° C à + 250 ° C cycle)
Dans le domaine des moyens de subsistance des gens
Équipement de stérilisation alimentaire (environnement de vapeur à haute pression, erreur de température <± 1 ° C)
Stockage cryogénique médical (réfrigérateur à température ultra-bas -80 ° C)
6 、 Guide de sélection
Exemple de modèle Scénarios applicables Configuration recommandée
E-3M-1000-SS304 Fournace industrielle universelle (0 ~ 800 ° C) armure de 3 mm, gaine en acier inoxydable, isolation en céramique à double trou
E-1,5M-2000 Test du moteur d'avion Inconel (Environnement de corrosion à haute température) Micro sonde de 1,5 mm, gaine Inconel 600
E-FEP-260 Strong Acid Environment (comme le réservoir d'électroples) avec isolation FEP et tube de protection des tantale
7 、 Installation et maintenance
Points d'installation
Évitez la contrainte mécanique: rayon de flexion ≥ 5 fois le diamètre du fil pour éviter la rupture du fil du thermocouple.
Compensation d'extrémité froide: il doit être combiné avec un capteur de point de congé ou un module de compensation électronique (comme MAX31855).
Suggestions de maintenance
Calibrage régulier: Vérifiez la précision tous les 6 mois à l'aide d'un four à puits secs (reportez-vous à ASTM E2847).
Traitement de la pollution: Si l'électrode négative s'oxyde et devient noir, nettoyez-la avec 10% d'acide chlorhydrique et essuyez-la avec de l'alcool.
8 、 Les questions et réponses fréquemment posées
Q1: Le signal de sortie va-t-il beaucoup fluctuer?
Raison: Interférence à froid non compensé ou électromagnétique (comme près du convertisseur de fréquence).
Solution: Installez une couche de blindage et utilisez un émetteur de température isolé.
Q2: Une durée de vie courte dans une plage de températures élevée?
Raison: Le matériau de la gaine n'est pas résistant à l'oxydation (comme une mauvaise utilisation de 304 en acier inoxydable supérieur à 900 ° C).
Solution: Remplacez la gaine Inconel 601 ou sonde enrobée en céramique.
9 、 Résumé
Les thermocouples de type E sont un choix idéal pour les mesures de température moyenne et basse en raison de leur sensibilité élevée, de leur large gamme et de leur forte adaptabilité environnementale. Les conceptions personnalisées pour différentes conditions de travail, telles que des sondes miniaturisées ou des matériaux de gaine spéciaux, peuvent optimiser davantage les performances et les coûts. Pour les scénarios environnementaux extrêmes tels que le rayonnement nucléaire ou la tension ultra-haute, il est recommandé d'utiliser un module de conditionnement du signal dédié.
