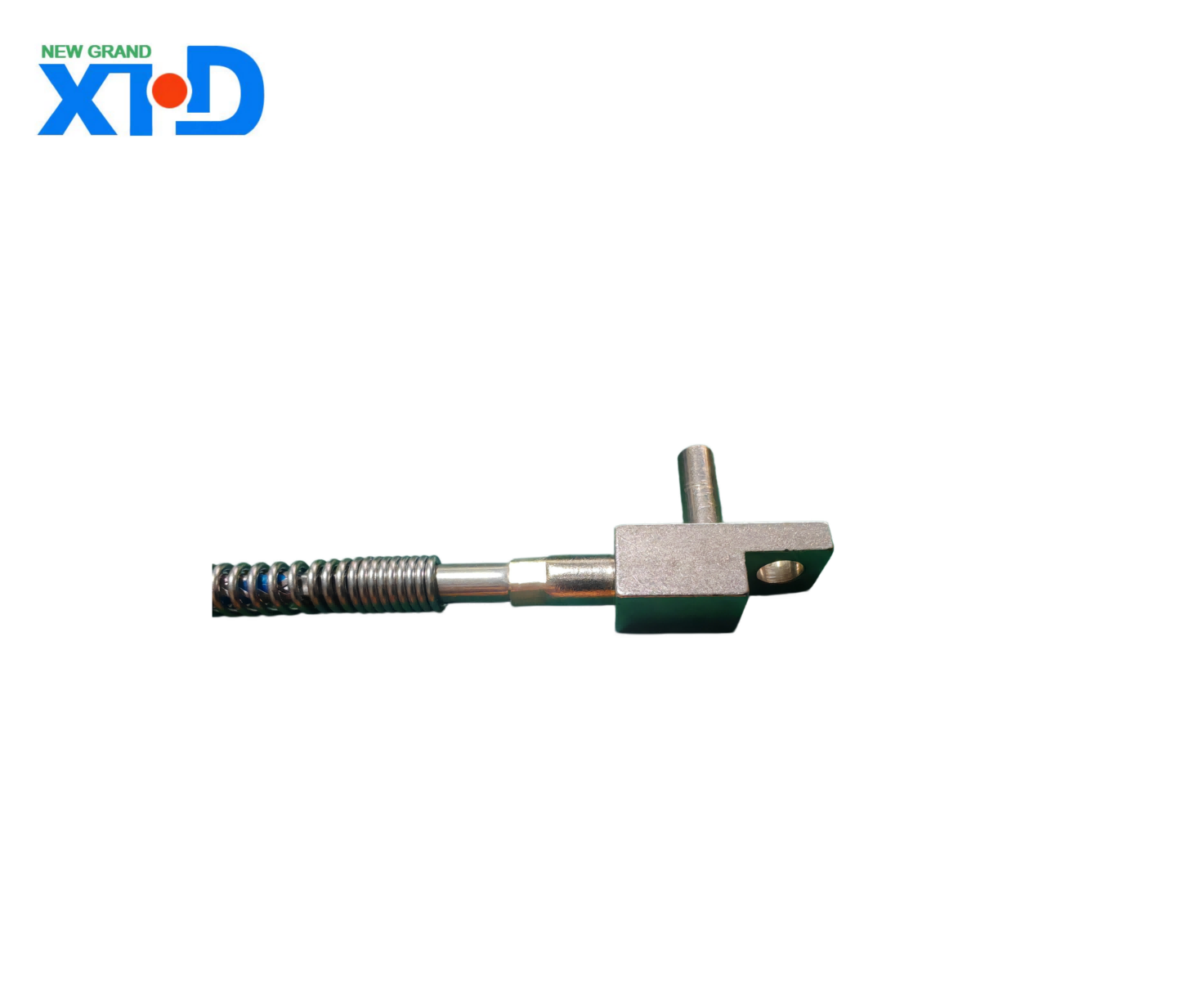

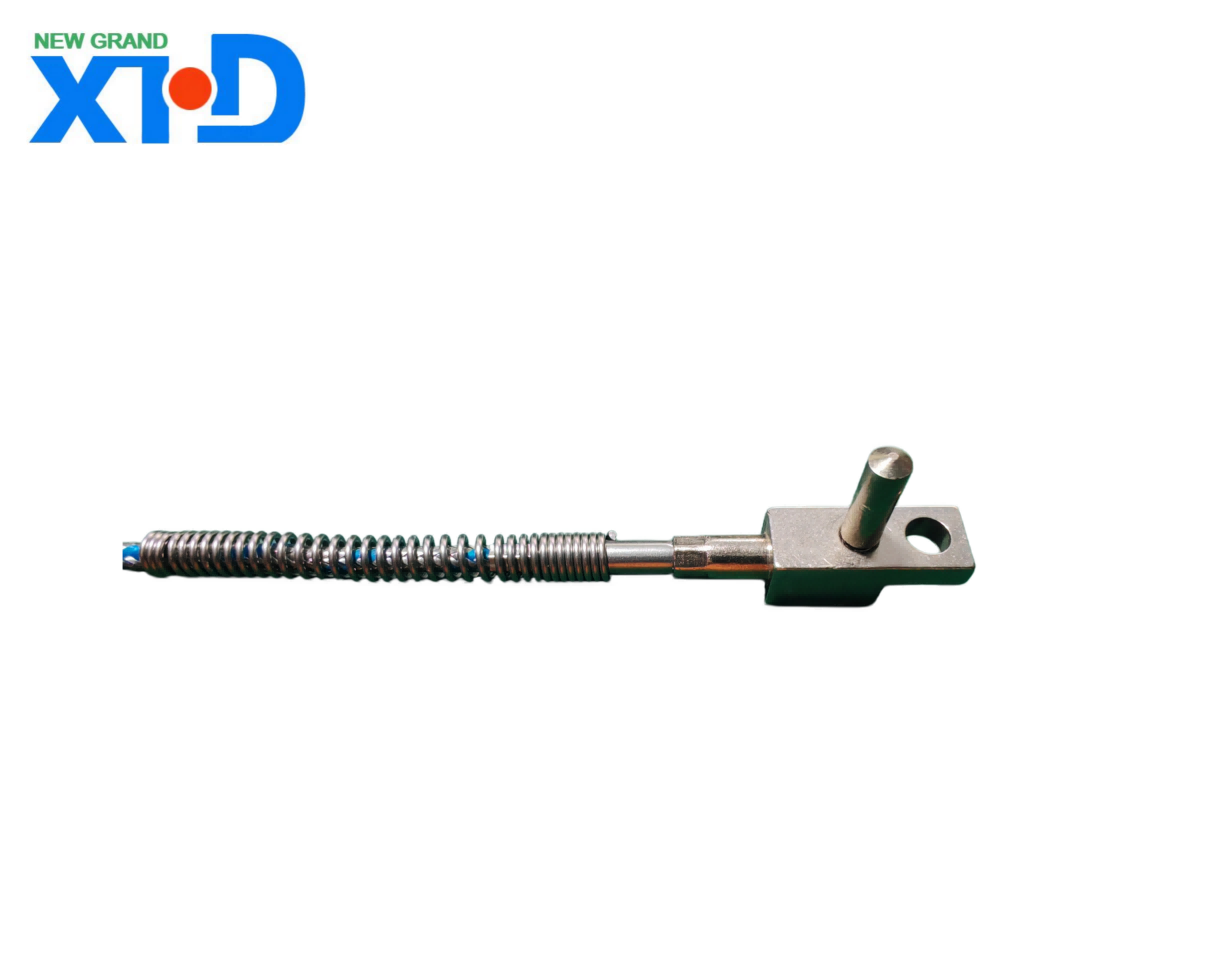

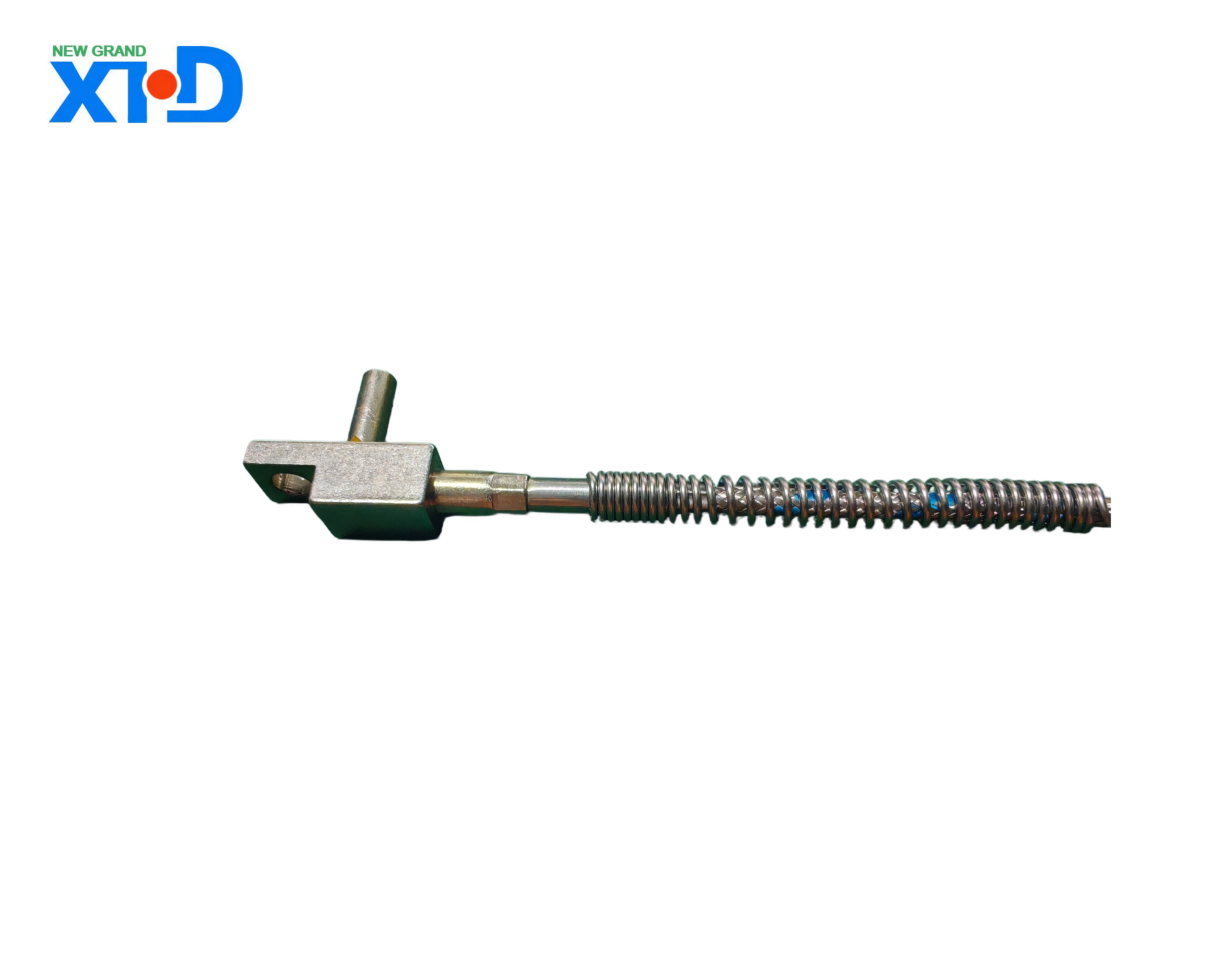

Le thermocouple à montage en surface est un dispositif de mesure de température de type plat formé en combinant un capteur de température avec un composant à montage en surface, qui peut mesurer directement la température dans la plage de 0 ℃ à 1 300 ℃. Il est souvent utilisé avec des instruments d'affichage, des instruments d'enregistrement, des ordinateurs électroniques, etc. En raison de son temps de réponse thermique court, de son installation flexible et de la précision de la mesure de la température par contact étroit, il est largement utilisé pour la mesure de la température sur les surfaces d'équipements métalliques plats, de raccords de tuyauterie, de composants électroniques, de circuits imprimés et d'autres objets. Il joue un rôle important dans de nombreuses industries telles que l’énergie, la métallurgie, l’électronique, la chimie et le médical.
Spécifications produit pour les thermocouples montés en surface
1、Aperçu du produit
Le thermocouple à montage en surface est un dispositif de mesure de température de type plat formé en combinant un capteur de température avec un composant à montage en surface, qui peut mesurer directement la température dans la plage de 0 ℃ à 1 300 ℃. Il est souvent utilisé avec des instruments d'affichage, des instruments d'enregistrement, des ordinateurs électroniques, etc. En raison de son temps de réponse thermique court, de son installation flexible et de la précision de la mesure de la température par contact étroit, il est largement utilisé pour la mesure de la température sur les surfaces d'équipements métalliques plats, de raccords de tuyauterie, de composants électroniques, de circuits imprimés et d'autres objets. Il joue un rôle important dans de nombreuses industries telles que l’énergie, la métallurgie, l’électronique, la chimie et le médical.
2、Modèle et classification du produit
（1）Classé par méthode d'installation
Type d'assemblage de joint : comprenant trois sous-types de fixation adhésive, de fixation adhésive et de fixation par boulon, adaptés aux exigences d'installation fixe dans différentes conditions de travail. La version fixe adhésive est facile à installer sans avoir besoin d'outils supplémentaires, adaptée aux scénarios de charge temporaires ou légères ; La fixation adhésive est ferme et adaptée aux surfaces relativement plates et présentant certaines exigences de stabilité ; La version fixe boulonnée peut faire face à des conditions de travail difficiles telles que les vibrations et les températures élevées, garantissant ainsi que les composants de mesure ne tombent pas.
Type de sonde de température portable/de surface : avec un aspect compact, il est facile à utiliser de poche et convient à la mesure rapide et multipoint de la température d'objets à différents endroits. Il est couramment utilisé dans la maintenance des équipements, les inspections sur site et d'autres scénarios.
（2）Classer par numéro de division
Couvrant plusieurs graduations telles que K, E, J, T, Pt100, etc., différentes graduations correspondent à différentes plages et caractéristiques de mesure de température :
Numéro de division K : la plage de mesure de la température est de 0 ℃ à 600 ℃, avec une bonne linéarité du potentiel thermoélectrique, une forte capacité antioxydante et un coût modéré. Il s'agit du type le plus largement utilisé dans le domaine industriel, adapté aux environnements oxydants à haute température tels que la métallurgie et la pétrochimie.
Numéro de division E : la plage de mesure de la température est de -200 ℃ à 400 ℃ et le potentiel thermoélectrique est le plus élevé parmi les thermocouples couramment utilisés. Il a une sensibilité élevée et n’est pas très sensible à la corrosion des gaz à forte humidité. Il convient aux environnements à forte humidité, tels que l’industrie agroalimentaire, l’industrie pharmaceutique et d’autres industries.
Numéro de division J : la plage de mesure de la température est de 0 ℃ à 750 ℃, avec une bonne linéarité, un grand potentiel thermoélectrique et un prix bas. Il peut être utilisé dans des environnements sous vide, d’oxydation, de réduction et de gaz inerte. Cependant, le fer de l'électrode positive s'oxyde rapidement à des températures élevées et la limite supérieure de la température de fonctionnement est limitée.
Numéro de division T : la plage de mesure de la température est de -200 ℃ à 350 ℃, avec une excellente linéarité et une bonne stabilité. Il est particulièrement adapté à une utilisation dans la plage de basses températures de -200 ℃ à 0 ℃ et est couramment utilisé dans la recherche à basse température, la logistique de la chaîne du froid et d'autres domaines.
Échelle Pt100 : la plage de mesure de la température est de -200 ℃ à 450 ℃, utilisant des résistances à couche mince importées de haute qualité avec une précision de mesure élevée et une forte stabilité. Il convient aux scénarios qui nécessitent une précision stricte de mesure de la température, tels que la fabrication électronique de précision, les tests en laboratoire, etc.
3、Paramètres techniques
（1） Précision de la mesure de la température
Précision de niveau II : les graduations K, E, J et T sont comprises entre -40 ℃ et 300 ℃, avec une tolérance de ± 2,5 ℃ ; L'écart admissible de l'échelle Pt100 dans la plage de -200 ℃ à 0 ℃ est de ± 0,3 ℃, et l'écart admissible dans la plage de 0 ℃ à 450 ℃ est de ± 0,3 ℃ ou ± 0,005 | t | ℃ (selon la valeur la plus élevée).
Niveau de précision spécial : des produits avec des niveaux de précision plus élevés peuvent être fournis en fonction des besoins du client, et des paramètres spécifiques doivent être personnalisés et communiqués.
（2） Temps de réponse thermique
τ0,5≤10S, Capable de détecter rapidement les changements de température, de réduire efficacement les erreurs dynamiques et d'assurer une capture rapide des fluctuations de température.
（3） Résistance d'isolation
Pour les thermocouples d'une longueur supérieure à 1 m, le produit de la valeur de la résistance d'isolement à température ambiante et sa longueur ne doit pas être inférieur à 100 M Ω · m.
Pour les thermocouples d'une longueur de 1 m ou moins, la valeur de la résistance d'isolement à température ambiante ne doit pas être inférieure à 100 M Ω pour garantir une transmission stable des signaux de mesure et éviter les interférences.
（4） Performances mécaniques
Flexibilité : le produit a une bonne flexibilité globale et peut être plié librement, avec un rayon de courbure minimum allant jusqu'à 50 mm (légèrement différent selon le modèle et la longueur), ce qui facilite l'adaptation à des surfaces complexes pour la mesure de la température.
Résistance mécanique : la coque est fabriquée dans un matériau métallique à haute résistance, avec une excellente résistance à la compression et aux chocs, et peut résister à un certain degré de collision et de compression externes, s'adaptant aux environnements difficiles des sites industriels.
（5） Performances électriques
Stabilité du potentiel thermique : Dans la plage de température spécifiée, le taux de variation annuel du potentiel thermique ne dépasse pas ± 0,1 %, garantissant ainsi la précision et la fiabilité des mesures à long terme.
Résistance du fil : la résistance du fil varie en fonction de la longueur du fil et ne dépasse généralement pas 1 Ω par mètre pour éviter que la précision de la mesure ne soit affectée par une résistance excessive du fil.
4、Structure du produit
（1） Fin de la mesure
Utilisation d'un processus de soudage spécial pour souder deux matériaux différents d'électrodes thermoélectriques ensemble pour former un contact de mesure, garantissant un contact étroit avec la surface de l'objet mesuré et améliorant la précision de la mesure de la température. Certains modèles d'extrémités de mesure sont également équipés de manchons de protection pour éviter la corrosion et l'usure, prolongeant ainsi leur durée de vie.
（2）Couche d'encapsulation montée en surface
Sélectionnez des matériaux avec une résistance à haute température et de bonnes performances d'isolation comme couche d'encapsulation pour isoler l'électrode thermoélectrique de l'environnement externe, tout en garantissant la planéité du produit, afin qu'il puisse mieux adhérer à la surface testée. L'épaisseur de la couche d'encapsulation est uniforme, généralement comprise entre 0,5 mm et 2 mm, ce qui assure la légèreté du produit et assure une protection suffisante.
（3） Fils et bornes de connexion
Le conducteur isolé multibrin résistant aux hautes températures est utilisé comme conducteur, qui présente une bonne flexibilité et des performances anti-vieillissement. L'extrémité de connexion est équipée de connecteurs standard tels que des fiches d'aviation, des bornes de câblage, etc., qui facilitent une connexion rapide avec les instruments d'affichage, les systèmes de contrôle et d'autres équipements, et la connexion est ferme et difficile à desserrer.
5、Installation et utilisation
（1） Méthode d'installation
Fixation adhésive : nettoyez la surface à tester, retirez le film protecteur adhésif, collez le patch thermocouple dans la position désignée et appuyez dessus avec votre main pendant un moment pour assurer une adhérence ferme. Cette méthode a une vitesse d'installation rapide, mais ne convient pas aux environnements à haute température et à fortes vibrations.
Fixation adhésive : appliquez un adhésif spécialisé uniformément sur la surface testée et à l'arrière du thermocouple, collez les deux ensemble et durcissez selon les exigences de durcissement de l'adhésif. Cette méthode a un pouvoir adhésif élevé et convient à une installation fixe à long terme.
Fixation par boulons : à l'aide des trous d'installation réservés sur le produit, le thermocouple à montage en surface est fixé à l'objet mesuré avec des boulons, adaptés aux scénarios avec des vibrations élevées et des exigences élevées en matière de stabilité d'installation.
Mesure portative : Tenez la sonde directement et placez l'extrémité de mesure fermement contre la surface à mesurer. Une fois la mesure terminée, éloignez-la rapidement pour éviter d'endommager la sonde à long terme à haute température.
（2） Précautions d'emploi
Avant l'installation, il est nécessaire de vérifier si l'apparence du produit est intacte, si les fils sont endommagés et si la résistance d'isolation répond aux exigences.
Assurez-vous que l'extrémité de mesure est en contact étroit avec la surface mesurée pendant la mesure, en évitant tout écart pouvant affecter la précision de la mesure.
Évitez d'utiliser dans des environnements à fortes interférences électromagnétiques. Si cela est inévitable, des mesures de blindage doivent être prises pour empêcher toute interférence avec les signaux de mesure.
Utiliser selon la plage de mesure de température du produit, et il est strictement interdit de mesurer au-delà de la plage pour éviter d'endommager le produit.
Calibrez régulièrement le produit pour garantir la précision des mesures. Le cycle d'étalonnage recommandé est de 1 à 2 ans, qui peut être ajusté en fonction de la fréquence d'utilisation et des exigences de précision.
6、 Transport et stockage
（1） Transport
Le produit adopte un emballage antistatique et antichoc. Pendant le transport, les collisions violentes, les écrasements et les chutes doivent être évités pour éviter d'endommager le produit. Dans le même temps, il convient de prêter attention à l'humidité et à l'imperméabilisation pour éviter que le produit ne soit affecté par l'humidité et n'affecte les performances électriques.
（2） Stockage
Il doit être stocké dans un environnement sec et ventilé avec une température de -10 ℃ -40 ℃ et une humidité relative ne dépassant pas 80 %, à l'écart des substances corrosives telles que les acides et alcalis forts, ainsi que des sources de rayonnement électromagnétique fortes. Lors du stockage, il est nécessaire de vérifier régulièrement si l'emballage est intact et si le produit est humide ou endommagé.
7、Service après-vente
À compter de la date de vente, s'il y a des problèmes de qualité lors d'une utilisation normale, le produit peut bénéficier d'un service de garantie gratuit de 12 mois.
Pendant la période de garantie, s'il est confirmé par des tests que le produit présente un problème de qualité, notre société fournira au client une réparation ou un remplacement gratuit du produit ; Nous fournirons des services de réparation payants pour les dysfonctionnements causés par des dommages humains, une mauvaise utilisation ou des facteurs de force majeure.
Fournir une assistance technique à vie aux clients, y compris des conseils de sélection de produits, des conseils d'installation et de débogage, une formation des utilisateurs et d'autres services, pour garantir que les clients peuvent utiliser le produit correctement et efficacement.
