Le thermocouple de type J est un capteur de température basé sur le principe de l'effet thermoélectrique, composé de deux matériaux de conducteur: le fer (FE) et l'alliage de nickel en cuivre (CUNI). Sa plage de température de travail est de 0 ° C à 750 ° C (jusqu'à 1000 ° C en peu de temps), et il a les caractéristiques de faible coût, de sensibilité élevée et de bonne stabilité. Il est largement utilisé dans la mesure et le contrôle de la température dans les industries, la recherche scientifique, l'énergie et d'autres domaines.

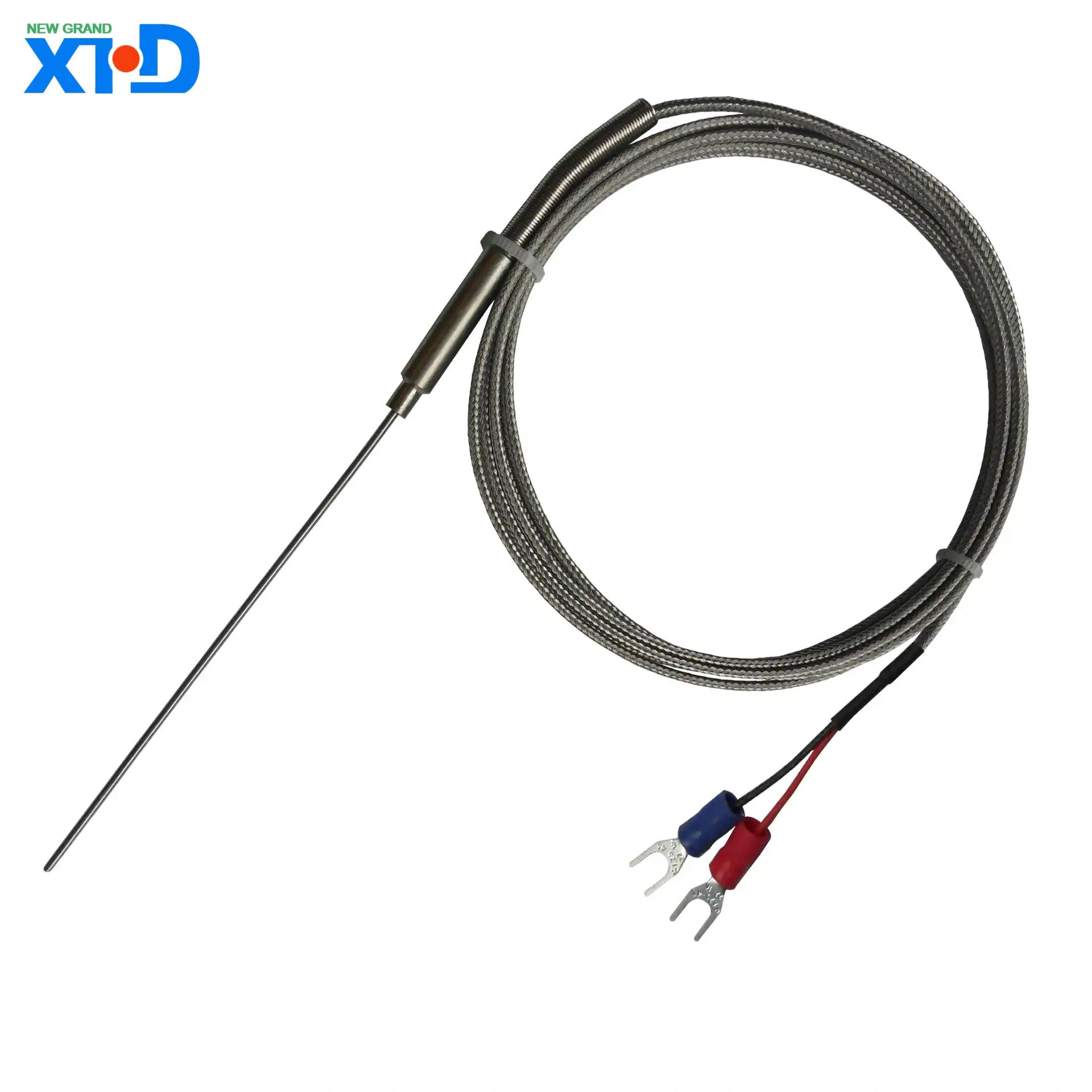

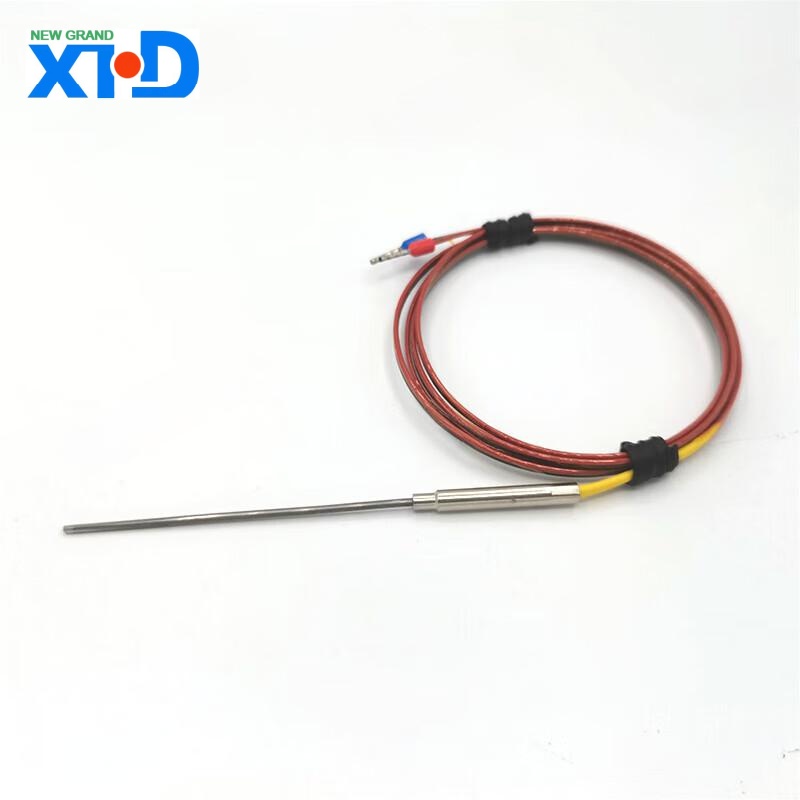

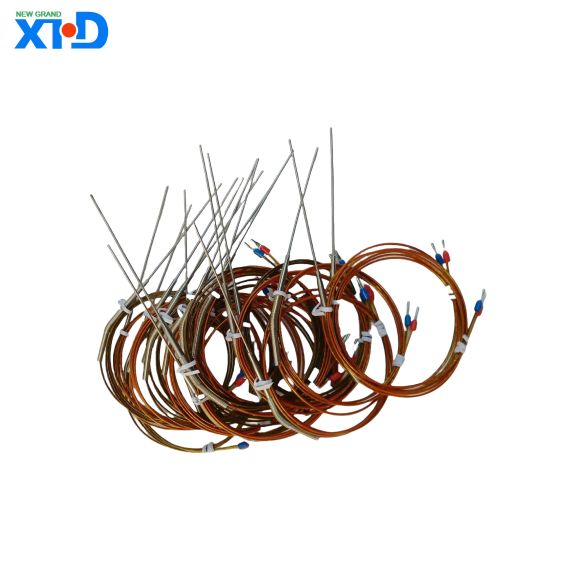

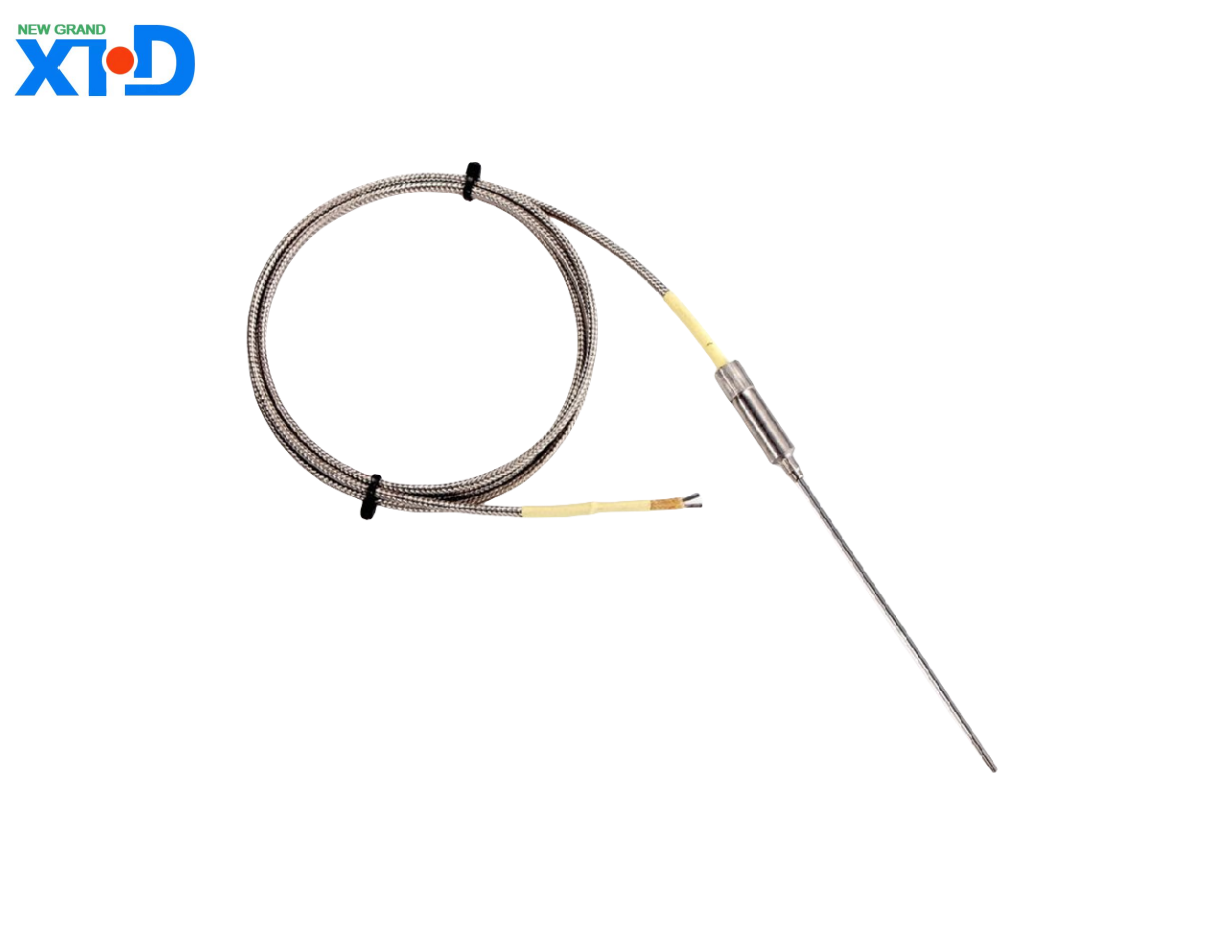

Introduction de produits détaillés du thermocouple de type J
1 、 Présentation du produit
Le thermocouple de type J est un capteur de température basé sur le principe de l'effet thermoélectrique, composé de deux matériaux de conducteur: le fer (FE) et l'alliage de nickel en cuivre (CUNI). Sa plage de température de travail est de 0 ° C à 750 ° C (jusqu'à 1000 ° C en peu de temps), et il a les caractéristiques de faible coût, de sensibilité élevée et de bonne stabilité. Il est largement utilisé dans la mesure et le contrôle de la température dans les industries, la recherche scientifique, l'énergie et d'autres domaines.
2 、 Caractéristiques du produit
Large plage de températures
Plage de mesure de la température standard: 0 ° C à 750 ° C, avec une tolérance à la température à court terme allant jusqu'à 1000 ° C (nécessitant un boîtier de protection spécial).
Convient aux scénarios de température moyenne à élevée, en particulier en présentant d'excellentes performances dans la réduction des atmosphères.
Sensibilité élevée et vitesse de réponse
Le coefficient thermoélectrique est d'environ 50 à 55 μ V / ° C, et la sensibilité est significativement plus élevée que celle des thermocouples de type K, ce qui le rend adapté à la détection de petits changements de température.
Temps de réponse rapide (en millisecondes), adapté à la surveillance dynamique de la température.
Économique et pratique
Faible coût des matières premières, rentabilité élevée, adaptée aux applications industrielles à grande échelle.
Adaptabilité environnementale
Résistant à la réduction de l'atmosphère: stable dans la réduction des gaz tels que l'hydrogène et le monoxyde de carbone.
Pas adapté à des environnements hautement oxydants: le fer est sujet à l'oxydation à des températures élevées et doit être utilisé en conjonction avec des manchons de protection.
Standardisation et compatibilité
Conforme aux normes internationales (CEI 584-3, ASTM E230) et compatible avec les instruments de contrôle de la température traditionnels.
3 、 Paramètres techniques
Spécifications des paramètres
Plage de mesure de la température: 0 ° C à 750 ° C (conventionnelle)
Limite de résistance à la température à court terme de 1000 ° C (nécessite une gaine de protection spéciale)
Niveau de précision ± 2,2 ° C ou ± 0,75% (norme IEC)
Spécification du diamètre de fil 0,2 mm à 3,2 mm (personnalisable)
Fibre de verre d'isolation Ptfe 、 Céramique
Matériau de gaine: 304/316 en acier inoxydable, Inconel, etc.
Signal de sortie Tension de niveau Millivolt (MV)
4 、 champs d'application
Contrôle des processus industriels
Industrie métallurgique: surveillance de la température des fours à haute température et des équipements de traitement thermique.
Industrie pétrochimique: mesure de la température de la réduction de l'atmosphère dans les pipelines et les récipients de réaction.
Énergie et électricité
Chambre de combustion de la chaudière et surveillance de la température d'échappement à la turbine à gaz.
Transformation des aliments
Contrôle de la température des équipements de cuisson et des réservoirs de stérilisation (nécessitant des couvertures de protection de qualité alimentaire).
Recherche en laboratoire
Test de performances à haute température des matériaux et des expériences de simulation environnementale.
5 、 Précautions d'installation et d'utilisation
Exigences d'installation
Évitez l'utilisation à long terme dans des atmosphères très oxydantes (comme les environnements riches en oxygène).
Le rayon de flexion doit être ≥ 5 fois le diamètre du fil pour éviter la rupture du fil du thermocouple.
L'extrémité froide (fin de référence) doit maintenir la stabilité de la température ou utiliser un circuit de compensation à l'extrémité froide.
Suggestions de maintenance
Étalonnage ordinaire (recommandé tous les 6 à 12 mois).
Vérifiez si la gaine de protection est corrodée ou endommagée, et remplacez-la rapidement.
Manipulation commune des défauts
Dérive du signal: peut être causée par l'oxydation et le thermocouple doit être remplacé ou le manchon protecteur doit être amélioré.
Fauteur d'ouverture du circuit: vérifiez si les bornes de câblage ou les fils de thermocouple sont cassés.
6 、 Guide de sélection
Choisissez la configuration suivante en fonction des besoins réels:
Plage de température: type conventionnel (0-750 ° C) ou type à haute température (avec gaine en céramique).
Milieu environnemental: le type de fil nu est sélectionné pour réduire l'environnement du gaz, et la gaine en acier inoxydable est sélectionnée pour un environnement corrosif.
Méthodes d'installation: Fixation filetée, installation de la bride ou sonde flexible.
Interface de sortie: boîte de jonction standard, prise d'aviation ou module de transmission sans fil (personnalisé).
7 、 Service après vente et soutien
Période de garantie: 12 mois (dommages non humains).
Support technique: Fournir des conseils d'installation, un diagnostic de défaut et des services d'étalonnage.
Service personnalisé: prend en charge des tailles non standard, des matériaux de gaine spéciaux ou des conceptions de rallonge d'extension.
Résumé
Les thermocouples de type J sont un choix idéal pour les scénarios de mesure de température moyenne à élevée en raison de leur rentabilité élevée, de leur excellente adaptabilité à la réduction des atmosphères et des caractéristiques de réponse rapide. Une sélection appropriée et une installation standardisée peuvent assurer son fonctionnement stable à long terme et répondre aux divers besoins des domaines de recherche industrielle et scientifique.
Si vous avez besoin de paramètres techniques supplémentaires ou de solutions personnalisées, veuillez contacter notre équipe d'ingénierie!
