Feuille chauffante PI

I. Présentation du produit

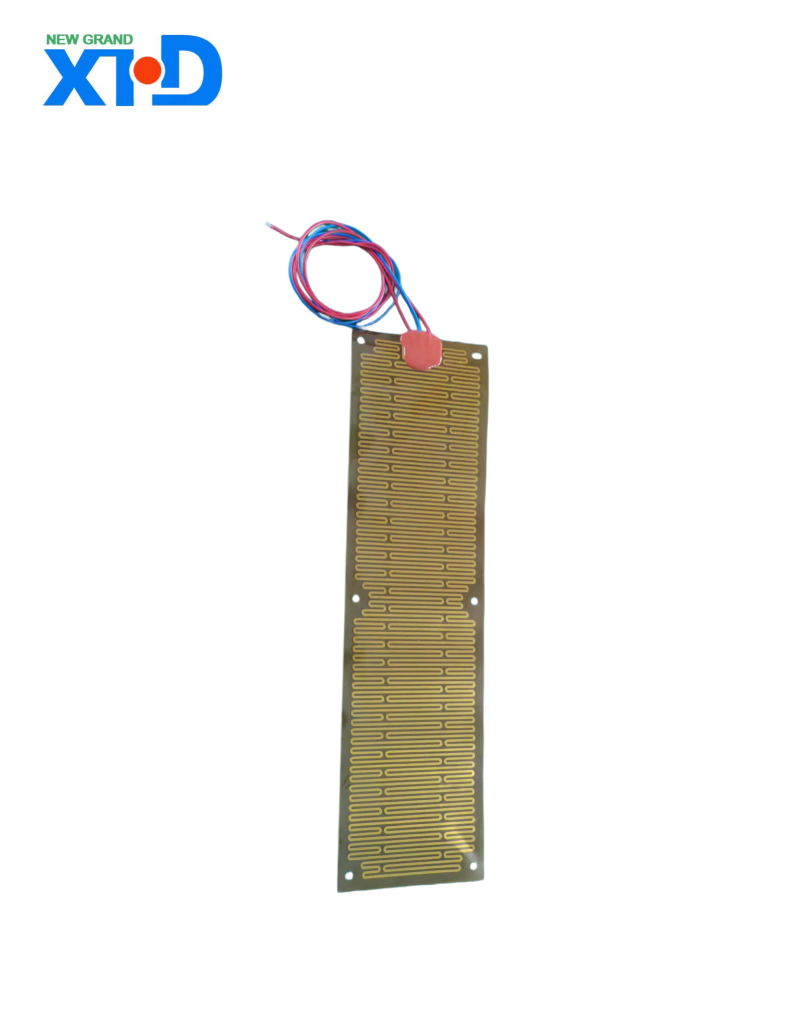

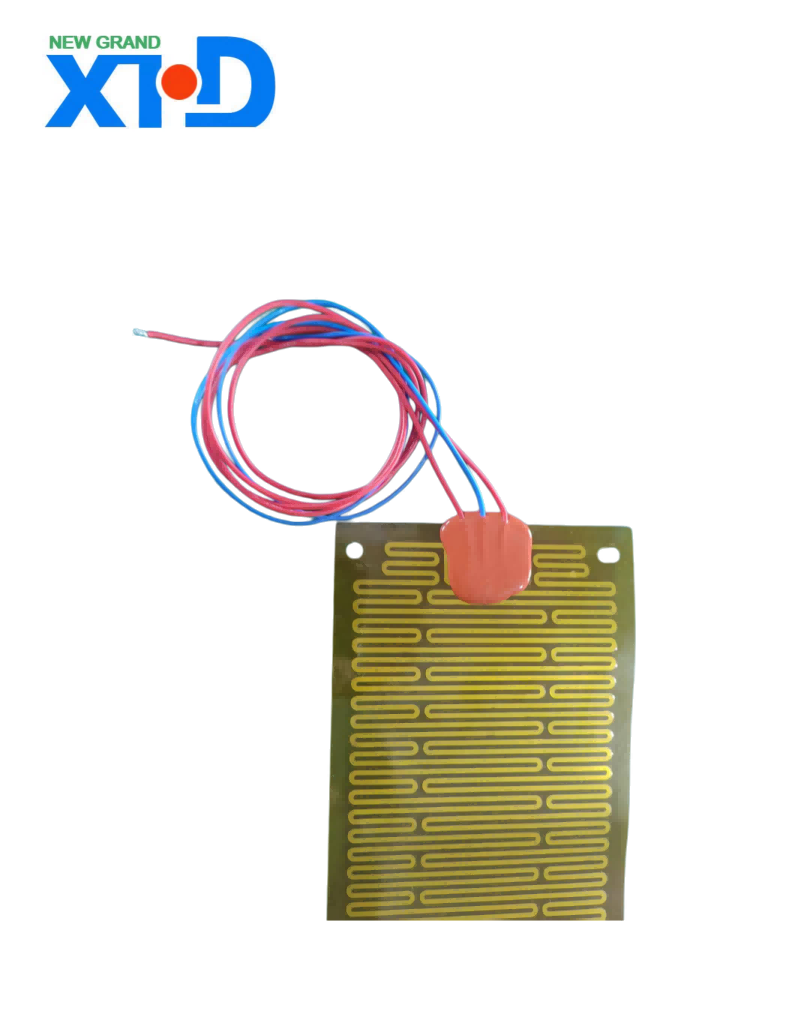

La feuille chauffante PI, également connue sous le nom de film chauffant électrique à film polyimide, est un élément chauffant électrique flexible composé d'un film polyimide comme isolant externe et d'une feuille métallique, d'un fil métallique ou d'une feuille chauffante gravée en alliage nickel-chrome comme corps chauffant conducteur interne, qui est thermiquement lié à haute température et pression. Ce produit, avec ses caractéristiques de douceur et de souplesse, d'ultra-mince, de chauffage uniforme, de bonne isolation et de résistance aux températures élevées, a été largement utilisé dans divers domaines tels que l'aérospatiale, l'industrie, les équipements médicaux, l'électronique grand public, les nouvelles énergies et les équipements automobiles. Il peut réaliser un chauffage rapide et un contrôle précis de la température, offrant une protection fiable de la température pour les équipements dans divers domaines.

II. Modèles de produits et classification (I) Classification par niveau de résistance à la température Feuilles chauffantes PI conventionnelles : avec une température de fonctionnement à long terme allant jusqu'à 200 ℃, elles conviennent à la plupart des scénarios avec des exigences de température modérées, telles que le chauffage des batteries dans l'électronique grand public et les dispositifs de réchauffement des patients dans les équipements médicaux.

Feuille chauffante PI haute température : elle peut résister à des températures allant jusqu'à 300 ℃ et peut supporter une exposition à long terme jusqu'à 250 ℃, leader de l'industrie. Il convient aux produits de chauffage électrique qui nécessitent des températures de chauffage élevées, tels que les fers à lisser, les tasses chaudes instantanées, les cafetières et les fers à vapeur.

(2) Classées par domaine d'application : Feuilles chauffantes PI spéciales pour l'industrie aérospatiale et militaire : Certifiées selon la norme militaire nationale GJB9001C-2017, elles possèdent une adaptabilité aux environnements de température extrême et une résistance aux vibrations et aux chocs, ce qui les rend adaptées aux systèmes de gestion thermique des équipements aérospatiaux tels que les satellites en orbite polaire/géostationnaire et les fusées porteuses de la série Longue Marche.

Feuille chauffante PI dédiée aux véhicules à énergies nouvelles : Elle est principalement utilisée pour le chauffage et l'isolation des packs de batteries au lithium, garantissant les performances normales de charge et de décharge de la batterie dans des environnements à basse température. Il peut également être appliqué à des scénarios tels que le dégivrage des rétroviseurs et le chauffage des sièges.

Feuille chauffante PI dédiée aux équipements médicaux : elle peut être utilisée pour chauffer des instruments chirurgicaux, des dispositifs de réchauffement des patients, des analyseurs de sang et d'autres équipements médicaux, répondant aux exigences de contrôle précis de la température et de sécurité hygiénique dans les scénarios médicaux.

Plaque chauffante PI pour appareils électroniques grand public : adaptée au chauffage des batteries et au désembuage des écrans d'appareils tels que les smartphones et les tablettes, ainsi que des équipements de beauté et de coiffure tels que les fers à lisser, les fers à friser et les instruments de beauté.

III. Paramètres techniques de base (I) Paramètres de performances électriques Tension de fonctionnement : 0 - 480 V, personnalisable selon différents scénarios d'application pour répondre aux exigences de tension de divers appareils.

Densité de puissance : la densité de puissance surfacique des modèles conventionnels peut atteindre 7,8 W/cm², et certains produits peuvent être ajustés dans la plage de 0,15 à 7,8 W/cm² selon les besoins spécifiques, garantissant un chauffage efficace dans les espaces confinés.

Résistance d'isolation : ≥500Ω. Pour certains produits haut de gamme, la rigidité diélectrique à UDC 500 V est ≥ 200 MΩ, démontrant d'excellentes performances d'isolation électrique et garantissant une utilisation sûre.

Résistance électrique : UAC ≥ 2000V, capable de résister aux surtensions à haute tension, évitant ainsi les accidents de sécurité causés par des dysfonctionnements électriques.

Tolérance de résistance : la valeur nominale est de ± 10 % et la tolérance pour certains produits peut être aussi faible que ± 2 %, garantissant la stabilité et la cohérence de la puissance de chauffage.

(II) Paramètres de performance thermique Plage de température de fonctionnement : La température de fonctionnement à long terme pour le type conventionnel est ≤232℃, avec une plage de température basse allant jusqu'à -60℃ ; le type haute température peut résister à des températures allant jusqu'à 300 ℃ et peut fonctionner à des températures allant jusqu'à 250 ℃ pendant des périodes prolongées, ce qui le rend adapté aux environnements à températures extrêmement difficiles.

Vitesse de chauffage : Certains produits peuvent chauffer rapidement en seulement 20 secondes, capables de convertir rapidement l’énergie électrique en énergie thermique pour une augmentation rapide de la température.

Uniformité de la température : grâce à une méthode de chauffage planaire, la répartition de la chaleur est uniforme, garantissant que les différences de température sur la surface chauffée sont maintenues dans une plage étroite, répondant ainsi aux scénarios avec des exigences élevées en matière d'uniformité de la température.

(III) Paramètres de performances mécaniques : Épaisseur : allant généralement de 0,13 à 0,4 mm, les produits conventionnels ayant une épaisseur d'environ 0,2 mm. Certains produits ultra-fins peuvent avoir une épaisseur aussi faible que 0,08 mm. La conception légère et fine permet un faible encombrement, facilitant l'installation et l'intégration.

Poids : ≤278 g/m², avec un poids de seulement 0,023 à 0,037 g/cm², réduisant efficacement le poids total de l'équipement, particulièrement adapté aux applications sensibles au poids dans l'aérospatiale, l'électronique grand public et d'autres domaines.

Rayon de courbure : il peut atteindre un minimum de 1,0 mm, possède une excellente flexibilité, peut être plié et plié et peut même s'adapter aux surfaces d'objets de différentes formes, s'adaptant à un large éventail d'environnements d'installation complexes.

Durée de vie : jusqu'à 60 000 heures, dépassant largement les fils chauffants traditionnels. Convient aux applications de haute fiabilité, réduisant les coûts de maintenance des équipements.

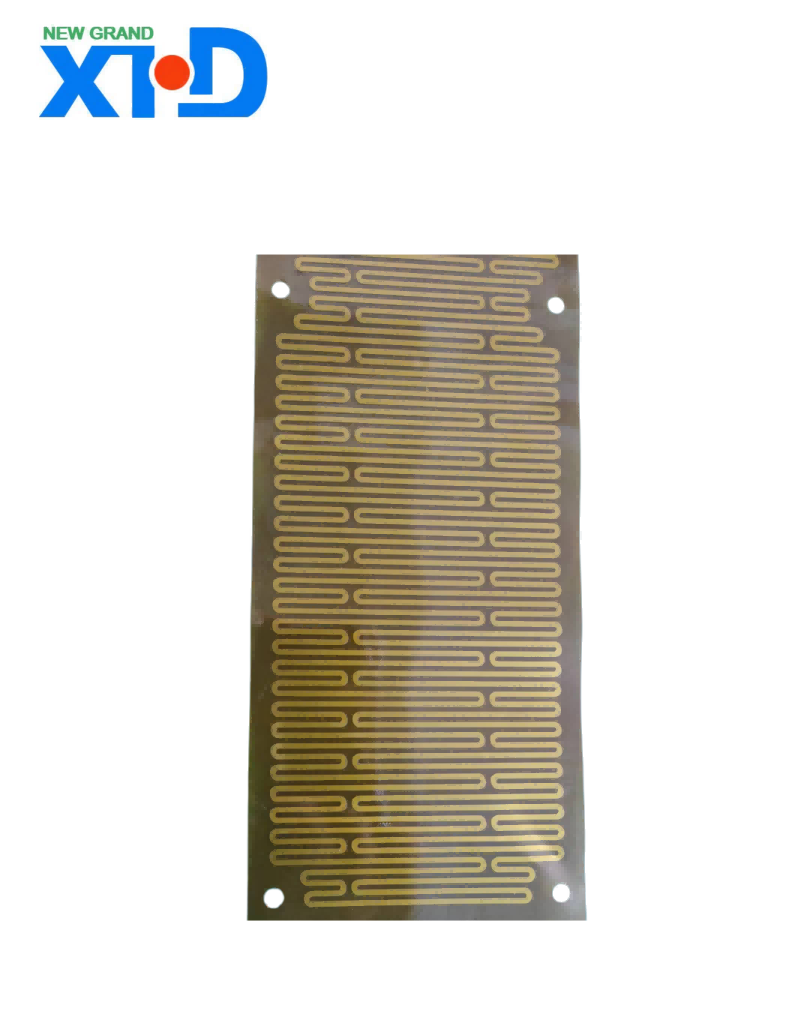

IV. Structure du produit et processus de fabrication (I) Structure du produit Les feuilles chauffantes PI présentent généralement une structure à trois couches. Les première et troisième couches sont des couches isolantes en film de polyimide (PI), avec des épaisseurs allant généralement de 0,05 à 0,08 millimètres, offrant d'excellentes propriétés d'isolation électrique et de protection mécanique. La couche intermédiaire est un élément chauffant métallique, tel que des feuilles chauffantes gravées en acier inoxydable, en cuivre, en fer-chrome-aluminium ou en alliage nickel-chrome, qui sont transformées en circuits de chauffage personnalisés grâce à une technologie de gravure de précision pour obtenir un chauffage efficace et uniforme.

(2) Préparation des matériaux de base pour le processus de fabrication : sélectionnez un film de polyimide de haute pureté et une feuille métallique pour garantir la stabilité de la qualité des matières premières.

Gravure de circuit : grâce à une technologie de gravure de précision, le substrat métallique est transformé en un circuit de chauffage conçu, garantissant la précision et la cohérence du circuit.

Pressage à chaud à haute température : l'élément chauffant en métal gravé et le film de polyimide sont laminés par un processus de liaison thermique à haute température et haute pression (température 200 - 350 ℃, pression 5 - 15 MPa) pour former une structure intégrée, garantissant la robustesse et la stabilité du produit.

Tests de performances : effectuer divers tests sur les produits finis, notamment des tests de performances électriques, thermiques et mécaniques, pour garantir que les produits répondent aux normes de qualité.

5. Avantages du produit : Ajustement flexible : Doux et pliable, il peut s'adapter aux besoins de chauffage de diverses formes complexes de surfaces. Sans modifier la structure de l'équipement, il peut parfaitement s'adapter à diverses surfaces irrégulières, résolvant ainsi le problème selon lequel les feuilles chauffantes traditionnelles ne peuvent pas s'adapter à un équipement irrégulier.

Efficace et précis : avec une génération de chaleur uniforme et un taux de conductivité thermique de >2 W/(m・K), il peut rapidement convertir l'énergie électrique en énergie thermique, obtenant un chauffage rapide et un contrôle précis de la température, répondant aux exigences de haute précision en matière de contrôle de la température dans divers domaines.

Sûr et fiable : avec une excellente isolation et une résistance aux températures élevées, il maintient des performances électriques et une résistance mécanique stables même dans des conditions de température extrêmes et des environnements de travail complexes, garantissant sécurité et fiabilité pendant l'utilisation.

Forte personnalisation : une conception personnalisée peut être fournie pour les paramètres du produit tels que la taille, la forme, la puissance et la tension en fonction des besoins spécifiques du client, répondant ainsi aux exigences personnalisées pour différents scénarios d'application.

Économies d'énergie et protection de l'environnement : Efficacité thermique élevée, capable de réduire considérablement la consommation d'énergie, répondant aux exigences de la société moderne en matière d'économie d'énergie et de protection de l'environnement.

VI. Explication détaillée des scénarios d'application (I) Domaine aérospatial Dans les équipements aérospatiaux tels que les satellites et les fusées porteuses, les feuilles chauffantes PI sont principalement utilisées dans les systèmes de gestion thermique pour assurer le fonctionnement normal de l'équipement dans des conditions de température extrêmes. Par exemple, les feuilles chauffantes PI produites par Shanghai Changqing Industrial ont été largement utilisées dans les systèmes de gestion thermique des satellites météorologiques en orbite polaire et des satellites de communication en orbite géostationnaire chinois. Les données opérationnelles en orbite indiquent qu'elles ont été adaptées avec succès à divers modèles de satellites tels que les satellites de navigation et les satellites d'expérimentation scientifique, obtenant de nombreuses certifications d'application en orbite et des retours positifs de la part des utilisateurs de modèles de satellite.

(II) Chauffage et isolation des batteries au lithium dans le secteur des véhicules à énergie nouvelle : dans les environnements à basse température, les feuilles chauffantes PI peuvent assurer le chauffage et l'isolation des batteries au lithium, améliorant ainsi l'activité de la batterie, garantissant des performances normales de charge et de décharge et prolongeant la durée de vie de la batterie.

Chauffage des accessoires de carrosserie : utilisé pour le dégivrage des rétroviseurs, le chauffage des sièges, le chauffage du carter d'huile, etc., pour améliorer le confort et la sécurité de conduite.

(III) Chauffage des instruments chirurgicaux dans le domaine des équipements médicaux : Le maintien des instruments chirurgicaux à une température appropriée peut éviter l'inconfort causé aux patients en raison de températures trop basses, tout en améliorant les performances des instruments chirurgicaux.

Équipements de réchauffement des patients : tels que matelas médicaux, couvertures chauffantes, etc., offrent aux patients un environnement de traitement chaleureux et confortable, propice à leur rétablissement.

Contrôle de la température des équipements de diagnostic : dans les équipements de diagnostic tels que les analyseurs d'hématologie et les analyseurs biochimiques, les feuilles chauffantes PI garantissent que les réactifs et les échantillons réagissent à la température appropriée, améliorant ainsi la précision des résultats de diagnostic.

(4) Chauffage de batterie pour appareils mobiles dans le secteur de l'électronique grand public : dans les environnements froids, il est utilisé pour chauffer les batteries d'appareils tels que les smartphones et les tablettes, améliorant ainsi la durée de vie et les performances de la batterie.

Équipement de beauté et de coiffure : dans les appareils tels que les fers à lisser, les fers à friser et les instruments de beauté, les feuilles chauffantes PI peuvent chauffer rapidement et maintenir une température stable, répondant aux exigences précises de température de la beauté et de la coiffure.

(5) Antigel et dégivrage des équipements industriels dans le domaine industriel : utilisé pour l'antigel et le dégivrage des guichets automatiques extérieurs, des boîtiers de caméras, des écrans à cristaux liquides (LCD), des équipements optiques, etc., pour assurer le fonctionnement normal des équipements dans des environnements à basse température.

Chauffage industriel et contrôle de la température : dans des conditions de travail complexes telles que la fusion à haute température, le refroidissement à basse température et le maintien d'une température constante, les feuilles chauffantes PI peuvent assurer un contrôle précis et stable de la température, améliorant ainsi l'efficacité de la production industrielle et la qualité des produits.

VII. Instructions d'installation et d'utilisation (I) Méthode d'installation : Support adhésif : Certains produits sont livrés avec un adhésif au dos, qui peut être directement collé sur la surface nécessitant un chauffage. L'installation est simple et rapide, adaptée aux surfaces planes ou légèrement incurvées.

Fixation mécanique : pour les scénarios présentant des vibrations importantes ou des exigences élevées en matière de fermeté d'installation, des méthodes mécaniques telles que des vis et des boucles peuvent être utilisées pour la fixation.

Installation intégrée : pendant la phase de conception de l'équipement, la feuille chauffante PI peut être intégrée à l'intérieur de l'équipement pour obtenir une conception intégrée, économisant de l'espace et améliorant l'apparence esthétique de l'équipement.

(II) Précautions d'utilisation : Évitez les surcharges : Respectez strictement la puissance et la tension nominales du produit pour éviter tout dommage au produit ou tout accident de sécurité causé par une surcharge.

Éviter les rayures causées par des objets pointus : la surface de la feuille chauffante PI est relativement fragile, il faut donc éviter d'entrer en contact avec des objets pointus pour éviter que la couche isolante ne soit rayée, ce qui pourrait affecter les performances d'isolation électrique.

Inspection et entretien réguliers : inspectez régulièrement l'apparence et les performances électriques de la feuille chauffante PI et remplacez-la rapidement si des anomalies sont constatées pour garantir l'utilisation normale du produit.

Respecter les règles de sécurité : assurez-vous que les produits disposent des certifications de sécurité appropriées basées sur le marché de vente des produits, telles que UL (États-Unis), CE (Union européenne), RoHS (Restriction des substances dangereuses), etc. Lors de l'installation et de l'utilisation, suivez les spécifications de sécurité pertinentes.

VIII. Certification de qualité et service après-vente (I) Certification de qualité Certification internationale : Certains produits ont passé des certifications internationales telles que UL, CE et RoHS, répondant aux exigences de qualité et de protection de l'environnement du marché international.

Certification nationale : les produits spécialisés destinés aux industries aérospatiale et militaire ont passé la certification de la norme militaire nationale GJB9001C-2017 ; certaines entreprises ont également obtenu les certifications ISO 9001, IATF 16949 et d'autres systèmes de gestion de la qualité, garantissant la stabilité et la fiabilité de la qualité des produits.

(II) Service après-vente personnalisé : Nous fournissons aux clients des services personnalisés à guichet unique allant de la conception du produit au prototypage jusqu'à la production. Nous organisons des équipes techniques professionnelles pour communiquer avec les clients, garantissant que les produits répondent à leurs besoins individuels.

Garantie après-vente : nous fournissons une certaine période de service de garantie du produit. Pendant la période de garantie, si le produit présente des problèmes de qualité non humains, les clients peuvent bénéficier de services de réparation ou de remplacement gratuits. De plus, nous avons mis en place un système complet de service après-vente pour répondre rapidement aux demandes et plaintes des clients, leur offrant ainsi des services après-vente de haute qualité.
