La thermistance PT100 est un capteur de température de haute précision basé sur les caractéristiques dépendantes de la température de la résistance au platine (PT), nommée d'après sa valeur de résistance de 100 Ω à 0 ℃ (PT représente le platine). En tant que composant central dans le domaine de la mesure de la température industrielle, le PT100 est largement utilisé dans les scénarios de mesure de la température allant de -200 ℃ à + 850 ℃ en raison de sa stabilité élevée, de sa bonne linéarité et de sa forte capacité anti-ingérence. Il s'agit d'un élément de détection de température standard dans les industries de processus, les laboratoires et les équipements de précision.
Introduction du produit de la thermistance PT100
1 、 Présentation du produit
La thermistance PT100 est un capteur de température de haute précision basé sur les caractéristiques dépendantes de la température de la résistance au platine (PT), nommée d'après sa valeur de résistance de 100 Ω à 0 ℃ (PT représente le platine). En tant que composant central dans le domaine de la mesure de la température industrielle, le PT100 est largement utilisé dans les scénarios de mesure de la température allant de -200 ℃ à + 850 ℃ en raison de sa stabilité élevée, de sa bonne linéarité et de sa forte capacité anti-ingérence. Il s'agit d'un élément de détection de température standard dans les industries de processus, les laboratoires et les équipements de précision.
2 、 Principe de travail
PT100 appartient à la catégorie du détecteur de température de résistance (RTD), et son principe de travail est différent de celui d'un thermocouple (basé sur l'effet thermoélectrique):
Relation de la température de la résistance: La résistance des résistances de platine augmente approximativement linéairement avec la température, suivant le tableau de division spécifié dans la norme internationale IEC 60751.
Formule mathématique:
· 0 ℃ ~ 850 ℃ ： R (t) = r0 (1 + at + bt2) r (t) = r0 (1 + at + bt2)
· -200 ℃ ~ 0 ℃: r (t) = r0 [1 + at + bt2 + c (t - 100 ℃) t3] r (t) = r0 [1 + at + bt2 + c (t - 100 ℃) t3]
Parmi eux, R0 = 100 Ω R0 = 100 Ω, A / B / C sont les constantes caractéristiques du matériau de platine.
3 、 Paramètres et performances de base
Indicateurs techniques du paramètre
Plage de mesure de la température -200 ℃ ~ + 850 ℃ (modèle conventionnel)
Précision Classe A (± 0,15 ℃ @ 0 ℃) / classe B (± 0,3 ℃ @ 0 ℃)
Temps de réponse thermique <10 secondes (selon la structure de la sonde et le débit moyen)
Types du système de fil: système à 2 fils (économique), système à 3 fils (couramment utilisé), système à 4 fils (haute précision)
Niveau de protection IP65 / IP67 (le type blindé peut atteindre IP68)
Stabilité à long terme <0,1 ℃ / an (valeur typique)
4 、 Structure du produit
La résistance thermique PT100 se compose des composants suivants:
Élément de détection de la température: en enroulement de fil de platine de haute pureté ou processus à couches minces, encapsulé dans un substrat en céramique ou en verre.
Soupchoir de protection: Les options de matériau comprennent l'acier inoxydable (304/316), Hastelloy, etc., qui sont résistants à la corrosion et résistants à la haute pression.
Type de plomb: fil à haute température (tel que le fil de cuivre plaqué en argent, le fil de nickel) ou le câble isolé minéral (câble MI).
Boîte de jonction: type à l'épreuve d'explosion, étanche ou ordinaire, adapté à différents environnements d'installation.
Formes structurelles courantes:
Type blindé: encapsulé avec une gaine métallique flexible, excellentes performances sismiques, adaptées aux petits espaces.
Préfabriqué: conception divisée, composants de détection de température faciles à remplacer.
5 、 champs d'application
Contrôle du processus industriel: surveillance de la température des navires de réaction chimique, des pipelines de pétrole et des fours métallurgiques.
Mesure de précision en laboratoire: chambre à température constante, chambre de test environnemental, instruments de recherche scientifique.
Énergie et puissance: surveillance de la température de la chaudière, mesure de la température de l'enroulement du transformateur.
Alimentation et médecine: équipement de stérilisation, transport de la chaîne du froid, bioréacteurs.
6 、 Avantages du produit
Haute précision et répétabilité: supérieure aux thermocouples, adaptée aux mesures de précision à ± 0,1 ℃ niveau.
Large gamme de températures: couvrant -200 ℃ à + 850 ℃, répondant à la plupart des besoins industriels.
Strong Anti-Interference Capacité: La sortie du signal de résistance est moins affectée par l'interférence électromagnétique.
Conception standardisée: se conforme aux normes internationales / nationales telles que la CEI 60751 et GB / T 30121.
7 、 Guide de sélection
Lors de la sélection de PT100, les paramètres suivants doivent être spécifiés:
Plage de mesure de la température et précision: choisissez la classe A / B en fonction des besoins réels.

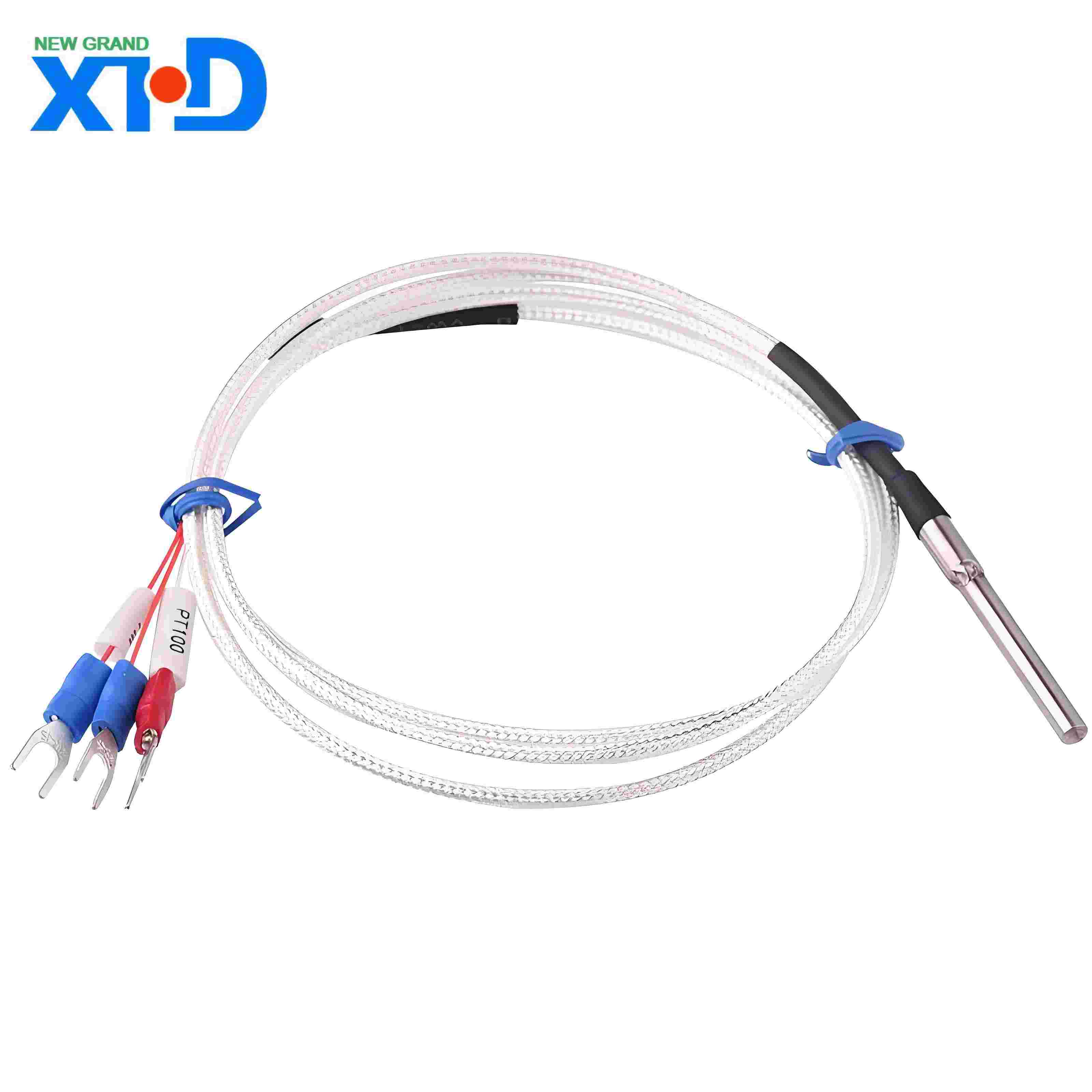

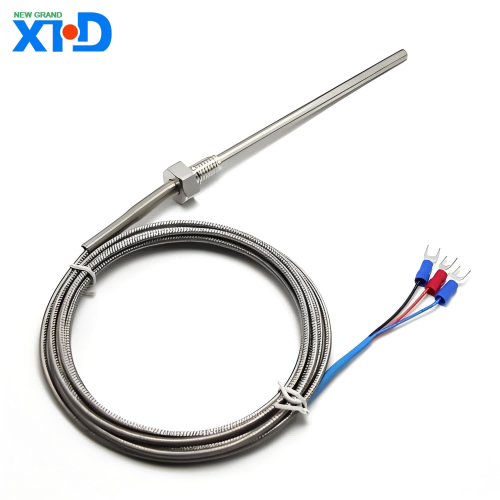

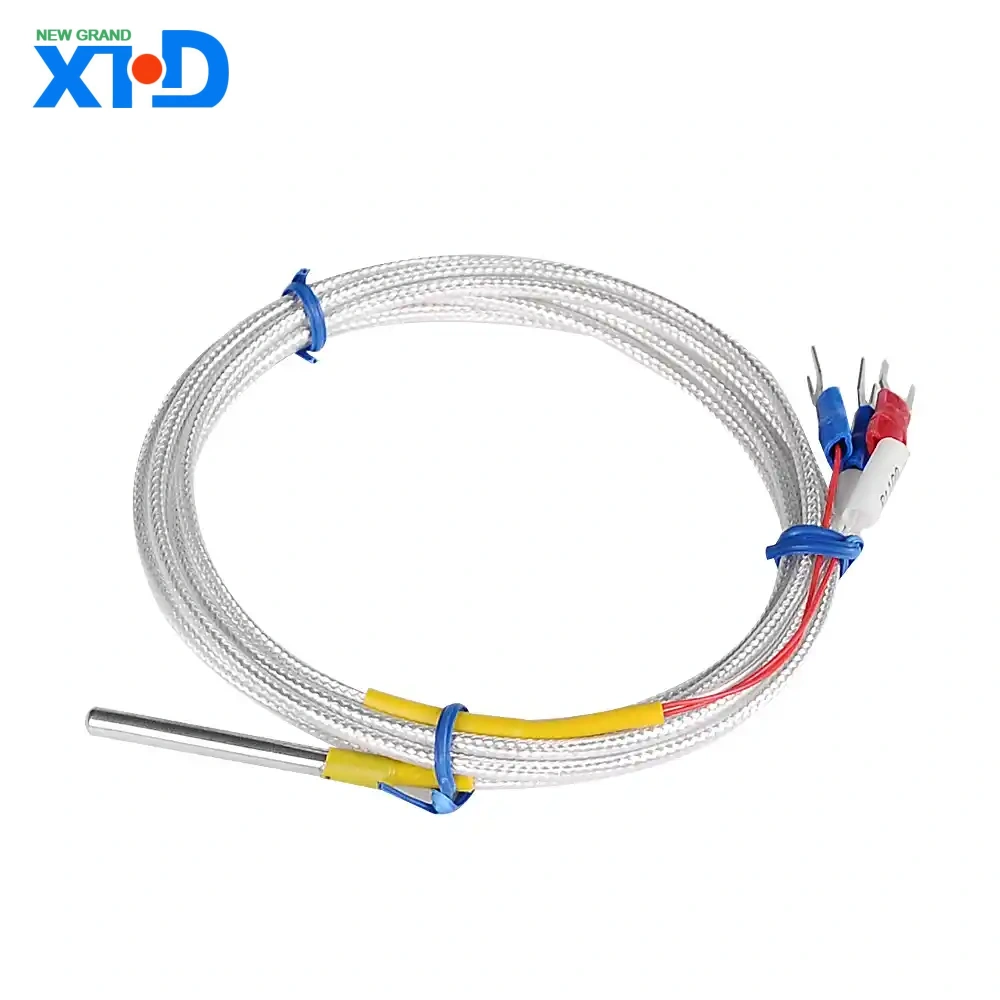

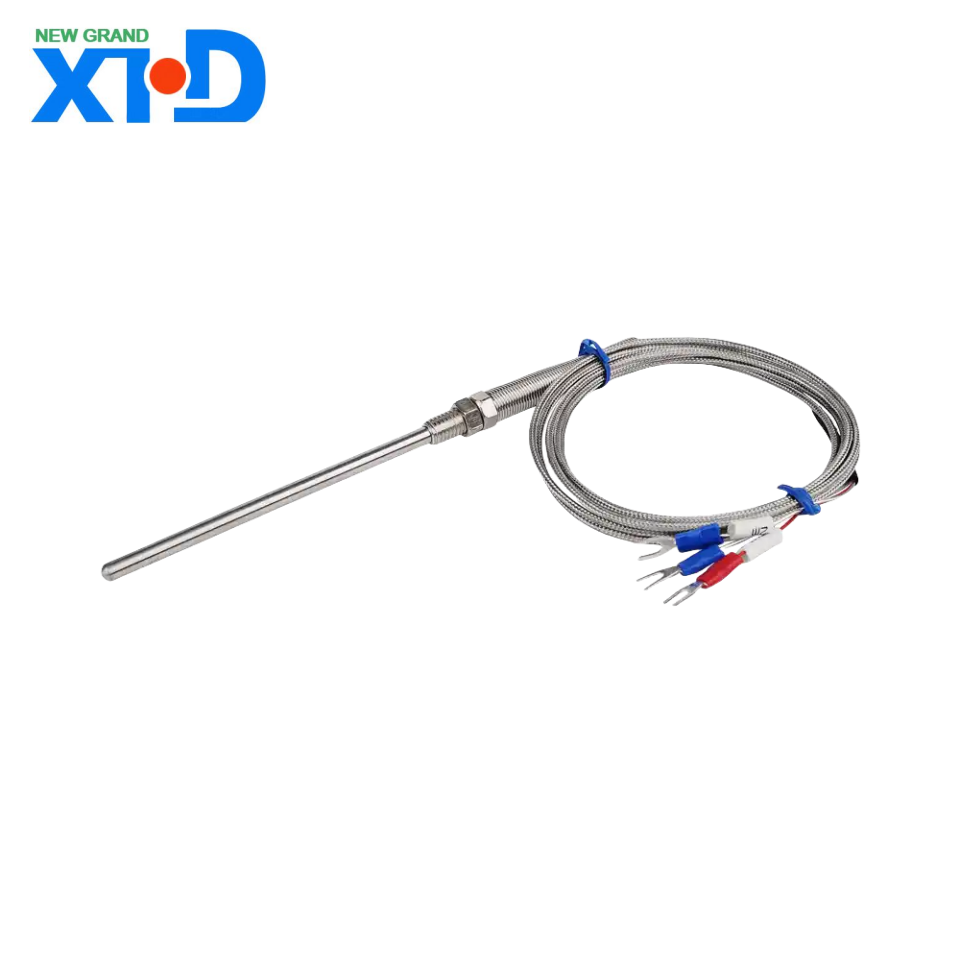

Méthode d'installation: Fixation filetée (M8 × 1, G1 / 2, etc.), installation de la bride ou insertion directe.
Exigences environnementales: le boîtier Hastelloy doit être sélectionné pour les médias corrosifs; Les manchons de dissipation de chaleur doivent être installés dans des environnements à haute pression.
Correspondance du signal de sortie: le système à 3 fils peut éliminer les erreurs de résistance au plomb, tandis que le système à 4 fils convient aux mesures au niveau du laboratoire.
8 、 Installation et maintenance
Points d'installation:
Assurez-vous que la zone de détection de température est en contact complet avec le milieu mesuré et que la profondeur d'insertion est ≥ 15 fois le diamètre du tube de protection.
Évitez la rupture du fil causée par la contrainte ou les vibrations mécaniques.
Suggestions de maintenance:
Étalonnage régulier (cycle recommandé de 12 mois).
Nettoyez l'échelle de surface de la sonde et vérifiez l'état d'oxydation des bornes de câblage.
9 、 Précautions
Le PT100 doit être utilisé conjointement avec des émetteurs ou des instruments spécialisés et ne peut pas être directement connecté à des dispositifs d'entrée de tension ordinaires.
Évitez d'utiliser dans des environnements avec de forts champs magnétiques ou des changements de température soudains.
Il est recommandé d'utiliser des thermocouples de type S lorsque la température dépasse 850 ℃.
Grâce aux caractéristiques ci-dessus, la thermistance PT100 est devenue une solution de détection de température indispensable dans le domaine de l'automatisation industrielle. Pour d'autres spécifications techniques ou des services personnalisés, veuillez contacter notre équipe d'ingénierie.
