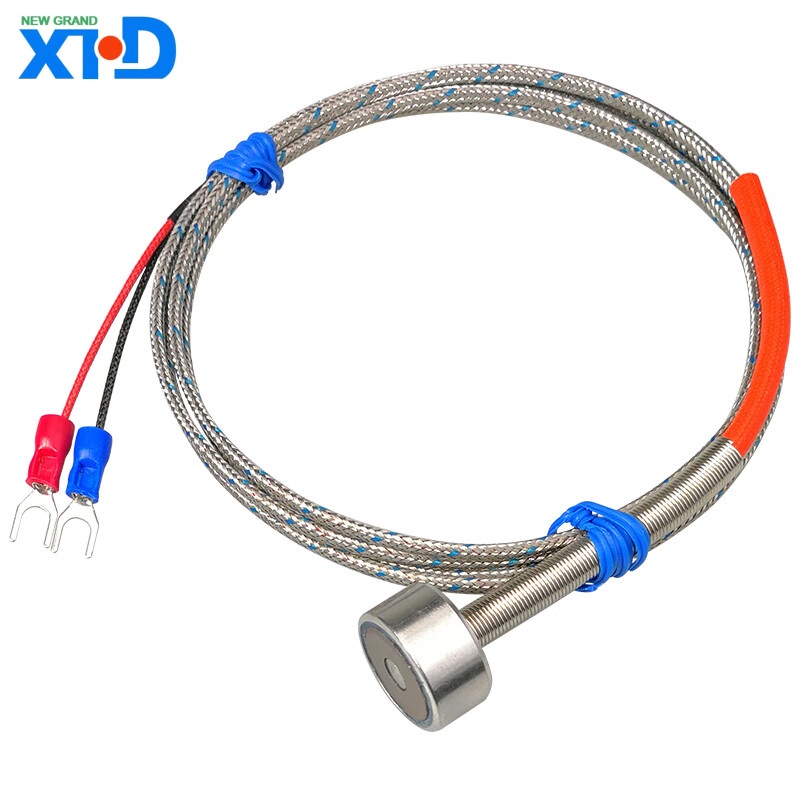

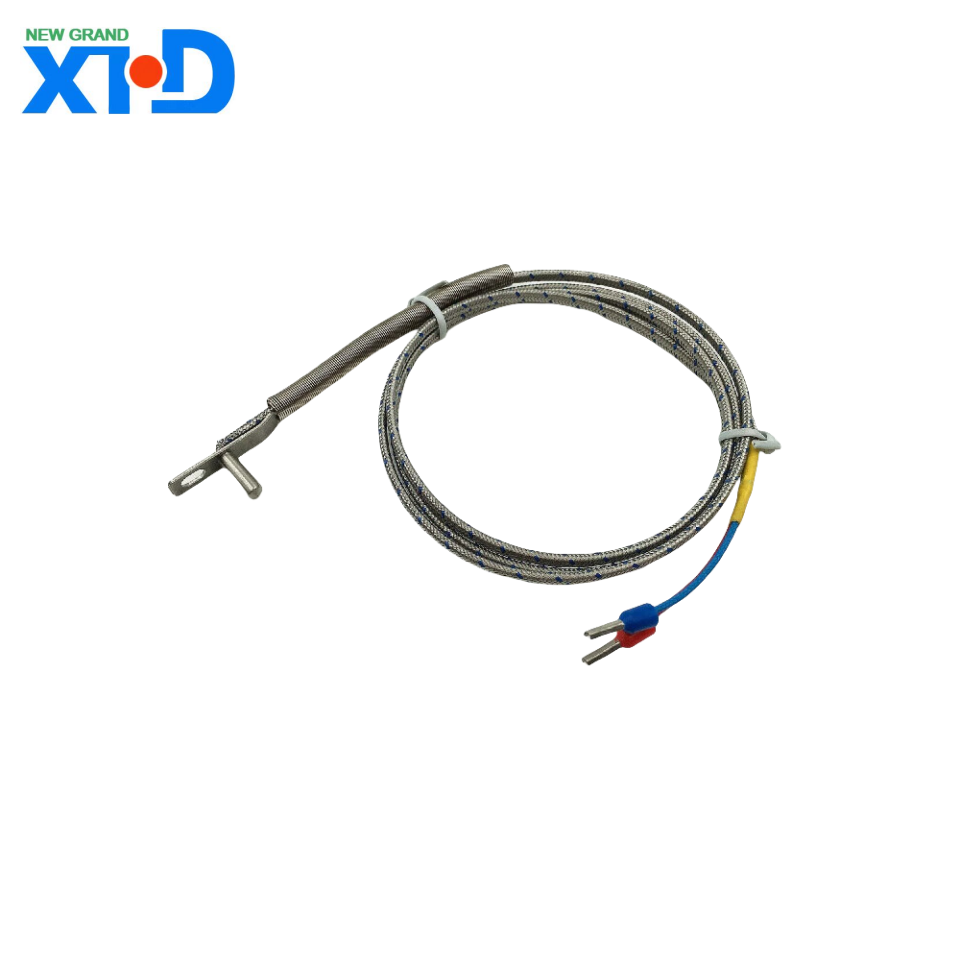

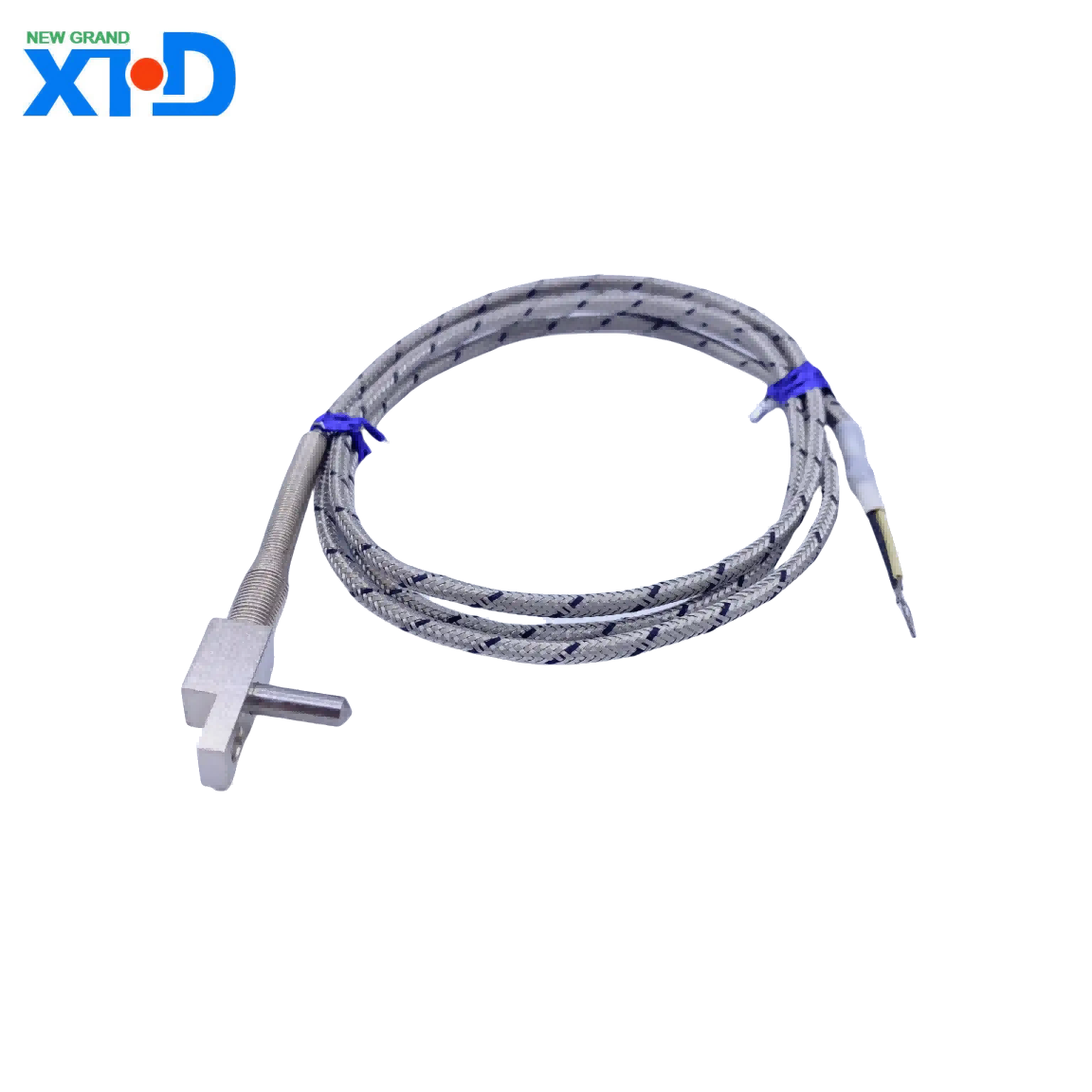

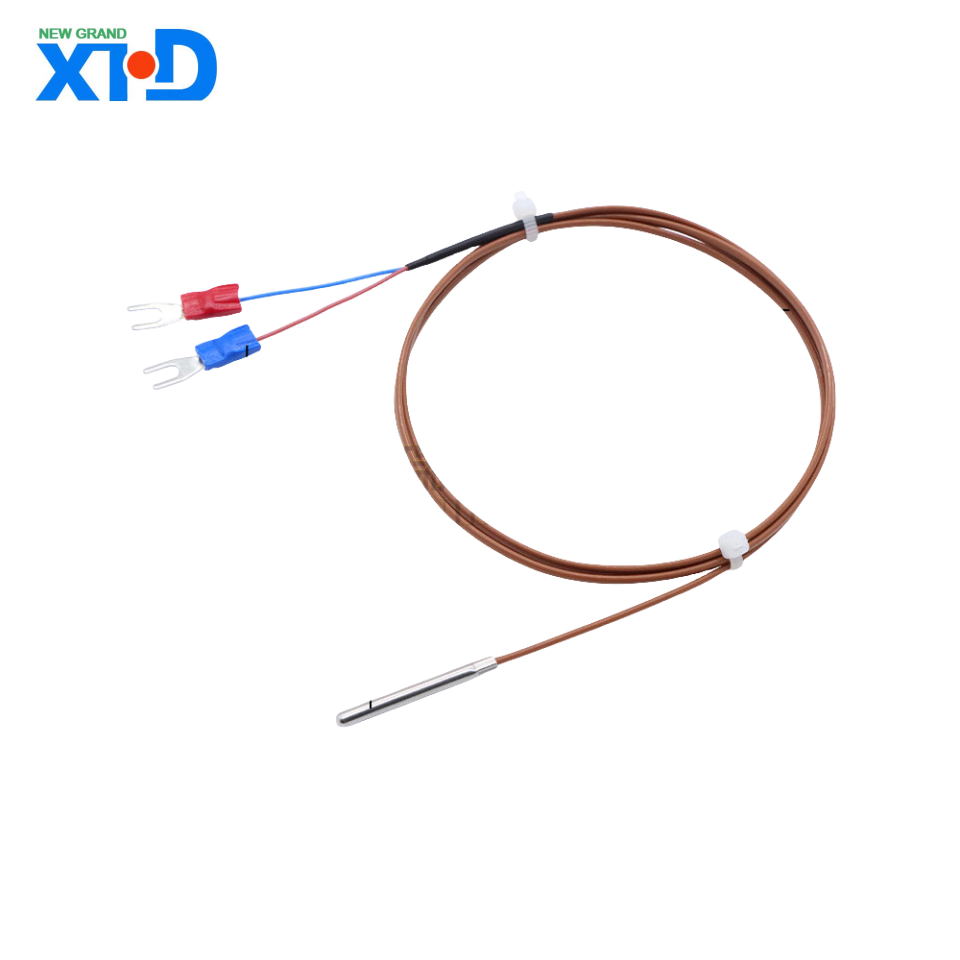

Senor thermocouple de type T

Thermocouple de type T (thermocouple de cuivre constant) Introduction du produit

1 、 Présentation du produit

Le thermocouple de type T est un capteur de température conçu sur la base du principe de l'effet Seebeck, composé de deux conducteurs métalliques différents (cuivre pur pour l'électrode positive et alliage de nickel de cuivre pour l'électrode négative, c'est-à-dire constant). Il a les caractéristiques d'une stabilité élevée et d'une excellente précision de mesure à basse température. En tant que l'un des types de thermocouples normalisés internationaux (conforme à la norme IEC 584), il est largement utilisé dans les scénarios de mesure à faible et basse température dans les domaines de la recherche scientifique, de l'industrie, des médicaux et autres.

2 、 fonctionnalités et avantages de base

1. Plage de mesure de la température

Plage typique: - 200 ° C à + 350 ° C

Limite à court terme: peut tolérer jusqu'à 400 ° C (mais une utilisation à long terme est recommandée d'être ≤ 200 ° C pour prolonger la durée de vie).

2. Composition et polarité des matériaux

Électrode positive (TP): cuivre sans oxygène (CU) avec une pureté ≥ 99,9%, avec une faible résistance à l'oxydation, et devrait éviter les environnements d'oxydation à haute température.

Électrode négative (TN): le cuivre (CUNI44), également connu sous le nom d'alliage de nickel de cuivre (contenant 55% de cuivre et 45% de nickel), a une excellente résistance à la corrosion.

3. Indicateurs de performance clés

Sensibilité (coefficient de Seebeck): environ 43 μ V / ° C, avec une excellente linéarité dans la plage de basse température (-200 ° C à 0 ° C).

Niveau de précision:

Classe 2: ± 0,5 ° C ou ± 0,4% (ce qui est plus élevé)

Classe de précision 1: ± 0,5 ° C ou ± 0,4% (-40 ° C à + 350 ° C)

Temps de réponse: Selon le matériau du manchon de protection, le fil nu peut être aussi faible que 0,1 seconde (dans le liquide), et la valeur typique des manchons en acier inoxydable est de 1 à 5 secondes.

3 、 Structure et configuration de sélection

1. Structure standard

Matériau de tube de protection: acier inoxydable 304/316 en option, polytétrafluoroéthylène (PTFE), céramique, etc., adapté à différents environnements médiatiques.

Matériaux d'isolation: oxyde de magnésium (MGO), mica ou polymères à haute température pour assurer l'isolation inter-électrode et la résistance à la température.

Type de boîte à jonction: Shell en plastique étanche, étanche, en plastique, etc., atteignant le niveau de protection de l'IP54 à IP67.

2. Paramètres du modèle facultatif

Exemple d'options de paramètres

Diamètre de la sonde 0,5 mm, 1,6 mm, 3 mm, 6 mm

Longueur de sonde 50 mm à 2000 mm (personnalisable)

Interface de sortie Extrémité du fil nu, micro fiche, connecteur d'aviation

Traitement spécial de la couche de blindage interférence électromagnétique, armure flexible

4 、 Scénarios d'application typiques

.

Ingénierie à basse température et recherche scientifique

.

Mesure des milieux de température ultra-bas tels que l'azote liquide (-196 ° C) et l'oxygène liquide.

Surveillance de la température du piège à froid dans la fabrication de semi-conducteurs.

.

Industrie alimentaire et pharmaceutique

.

Stockage congelé (-40 ° C à -18 ° C), processus de pasteurisation (60 ° C à 85 ° C).

.

Équipement médical

.

Contrôle de rétroaction de la température pour l'équipement de thérapie à basse température et les boîtes de stockage des échantillons biologiques.

.

Contrôle des processus industriels

.

Section à basse température de l'extrudeuse en plastique, four à séchage, système CVC.

5 、 Précautions pour une utilisation

.

Restrictions environnementales

.

Évitez l'exposition à long terme à des environnements supérieurs à 350 ° C, car l'oxydation des électrodes de cuivre peut provoquer une dérive du signal.

La corrosion de sulfure peut se produire dans les atmosphères contenant du soufre et réduisant, et la protection du revêtement ou la gaine en céramique doit être sélectionnée.

.

Points d'installation

.

Assurez-vous que le point de mesure de la température est en contact complet avec la jonction du thermocouple pour réduire les erreurs de gradient thermique.

Éloignez-vous des champs électromagnétiques solides ou utilisez des câbles blindés pour empêcher les interférences du signal.

.

Étalonnage et entretien

.

Il est recommandé d'effectuer un étalonnage annuel de congélation (0 ° C) et de vérifier l'état d'oxydation des nœuds après une utilisation à haute température.

Lors du remplacement du fil de compensation, il est nécessaire de faire correspondre le modèle spécial en forme de T (tel que TX ou TC).

6 、 par rapport à d'autres types de thermocouples

Type Tempilement Range Avantages Limitations

Type T -200 ° C ~ 350 ° C Précision à basse température, faible coût, oxydation à haute température

K-Type -200 ° C ~ 1260 ° C large plage de températures, universalité forte, non-linéarité à basse température

Type J 0 ° C ~ 750 ° C haute sensibilité, résistant à la réduction de l'atmosphère et facilement corrodé par le soufre

7 、 Résumé

Le thermocouple de type T, avec ses excellentes performances de mesure à basse température et son économie, est devenu le capteur préféré dans la plage de -200 ° C à 200 ° C. Les utilisateurs doivent choisir des structures de protection et des méthodes d'installation basées sur des conditions de travail réelles et les maintenir régulièrement pour assurer une stabilité à long terme. Pour les applications qui nécessitent des températures plus élevées ou des environnements difficiles, des thermocouples de type K ou blindés peuvent être considérés comme des solutions alternatives.
